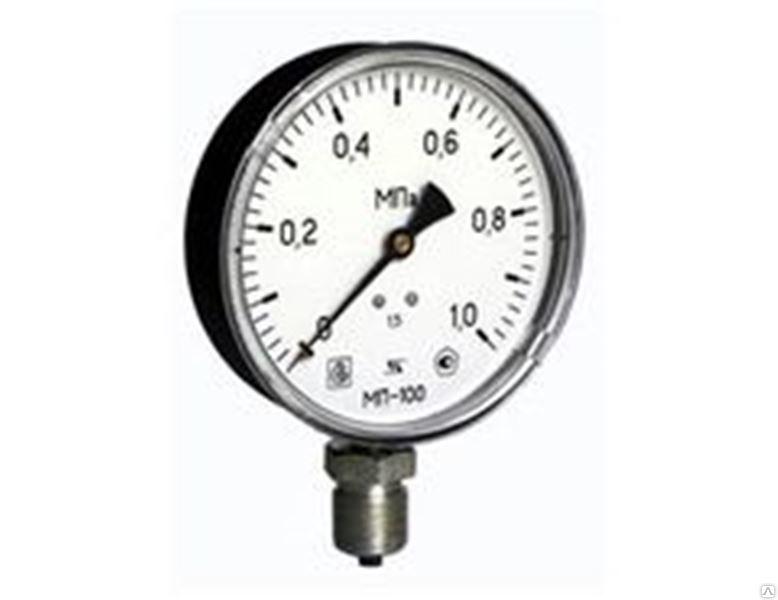

Манометр МП63, 0-100 МПА
Предназначены для измерения избыточного давления неагрессивных, некристаллизующихся сред (при соответствующем исполнении - химически агрессивных сред) в условиях повышенных вибраций и пульсаций
Диаметр корпуса, мм
50, 63, 100, 160
Класс точности
МП50, МП63 - 1,5
МП100, МП160 - 1,0
Пределы измерения, МПа
для МП50: от 0 до 0,25...25,0 |
для МП63Н: от -0,1 до 0...60,0 |
для МП100, МП160: |
от -0,1 до 0...100,0 |
Стандартное исполнение
Исполнение корпус-штуцер
МП50Н, МП63Н, МП100Н, МП160Н - радиальный штуцер
МП63Н/Т - центрально- осевой штуцер
МП100Н/Тэ, МП160Н/Тэ - эксцентрично- соевой штуцер
МП63Н/Фп, МП100Н/Фп - с передним фланцем, центрально- осевой штуцер
МП100Н/Фп, МП160Н/Фп - с передним фланцем, эксцентрично- осевой штуцер
МП100Н/Ск, МП160Н/Ск - со скобой, эксцентрично- осевой штуцер
Штуцер латунь
для МП50, МП63: |
М12х1,5 - SW14 |
для МП100, МП160: |
М20х1,5 - SW22 |
Измерительный элемент
Медный сплав
до 6 МПа пружина Бурдона
> 6 МПа многовитковая пружина
Механизм
Латунь
Циферблат Алюминиевый сплав,
белый, шкала черная
Корпус
Сталь нержавеющая
Исполнение корпуса
байонет (резьба)
Стекло техническое
Степень защиты
IP65 ( для р > 2,5 МПа)
IP54 ( для р <=2,5 МПа)
