Газоанализатор ФСТ-03М
Многофункциональный прибор, используемый для непрерывных автоматических измерений объемных долей пропана, метана, паров нефтепродуктов и бензина, а также предельной концентрации угарного газа в производственных и жилых зданиях. Кроме того, газоанализатор может применяться для защиты наружных установок и сооружений, так как он настроен на выдачу сигнализации о превышении допустимых норм отслеживаемых газов.

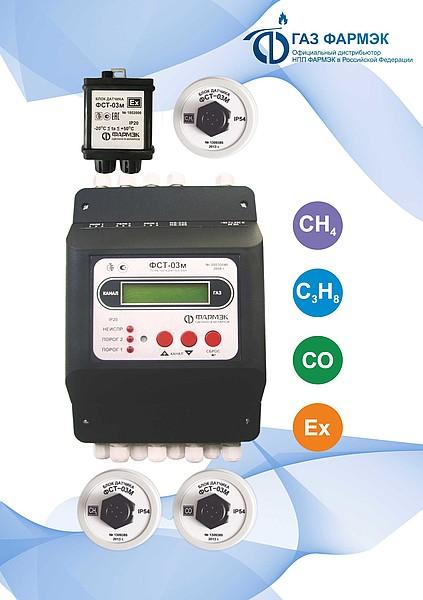

Сигнализатор ФСТ 03 М состоит из следующих элементов:
- блок питания и сигнализации (или БПС);
- набор выносных блоков-датчиков (в зависимости от условий работы их может быть до восьми), контролирующих концентрацию горючих газов, паров нефтепродуктов и бензина в воздухе.
Как уже указывалось выше, прибор откалиброван на измерение концентрации угарного газа, пропана, метана, паров бензина и нефтепродуктов в атмосфере. Он имеет следующие области применения:
- здания и сооружения, административные, жилые и производственные помещения;
- автономные котельни (прибор входит в состав системы безопасности);
- места с повышенным содержанием агрессивных веществ (сера, фосфор, мышьяк, фтор, сурьма и их соединения) и механических примесей (пыль, смола, масла).
Стоит отметить, что газоанализатор по своей устойчивости к влажности и температуре относится к группе исполнения В3 (в соответствии с ГОСТом 12997). Прибор может работать в температурном диапазоне от плюс 50 до минус 20 градусов.
Особенности конструкции:
- способность измерять концентрации широкого ряда веществ в контролируемых точках и выводить цифровые показатели;
- возможность одновременно контролировать восемь точек;
- постоянный контроль над работоспособностью всех каналов;
- использование полупроводниковых и термокаталитических сенсоров собственного производства;
- установка двухпороговой сигнализации;
- защита сенсоров газоанализатора от газовых перегрузок;
- удобный интерфейс обмена данных;
- возможность накапливать информацию о концентрации веществ и обмениваться ею с внешними устройствами.
При желании можно заказать модель с дополнительным блоком релейного расширения, который дает возможность увеличить число релейных выходов для управления внешними устройствами.
Поддерживаемые газы
- Метан (CH4)
- Пропан (C3H8)
- Угарный газ (монооксид углерода, CO)
- Пары нефтепродуктов (Ex)
Технические характеристики
|
Наименование |
Значение |
|
Габаритные размеры, мм, не более блока питания и сигнализации блока датчика |
220х160х110 130х60х40 |
|
Масса, кг, не более 1) блока питания и сигнализации 2) блока датчика |
3,0 0,3 |
|
Напряжение питания, В |
От 207 до 253 |
|
Потребляемая мощность, ВА, не более |
25 |
|
Диапазон измерения (показаний): - объемной доли СН4, % - объемной доли С3Н8, % - массовой концентрации СО, мг/м3 - довзрывных концентраций Ех, % НКПР |
0–2,50 (0–5,00) 0–1,00 (0–2,00) 10–125 (0–125) 0-50 (0-99,9) |
|
Пределы допускаемой основной абсолютной погрешности измерения: - объемной доли СН4, % - объемной доли С3Н8, % - довзрывных концентраций Ех, % НКПР |
±0,25 ±0,10 ± 5 |
|
Пределы допускаемой основной относительной погрешности измерения массовой концентрации СО,, % |
±25 |
|
Пороги срабатывания сигнализации ПОРОГ 1 (ПОРОГ2)* - при измерении об.доли СН4, % - при измерении объемной доли С3Н8, % - при измерении массовой концентрации СО, мг/м3 - при измерении довзрывных концентраций Ех, % НКПР |
0,40 (2,00) 20 (100) 20 (100) |
|
Сопротивление линии связи с блоком датчика, Ом, не более |
20 |
|
Ток, коммутируемый разделительными реле, А, не более |
3 |
|
Напряжение, коммутируемое разделительными реле, В, |
230 |
|
Количество подключаемых блоков датчиков, шт |
от 1 до 8 |
|
*Предусмотрена возможность установки порогов сигнализации потребителем в диапазоне от 0 до 5% СН4, от 0 до 2% С3Н8, от 0 до 250 мг/м3 СО, от 0до 99,9 % НКПР Ех |
|
