Набор-укладка ГХК-ПВ-8
![](/images/tovar/item3555_3.jpg)
Набор-укладка «Газоопределитель химический многокомпонентный ГХК-ПВ-8», успешно применяется:
- технологическим персоналом на предприятиях, производящих мебель и древесно-стружечные материалы (ГОСТ 12.1.014-84, ГОСТ Р 51712-2001) для химического экспресс-контроля технологических процессов с участием газообразных веществ, инвентаризации источников газовых выбросов, оптимизации режимов и выявления нарушений в работе оборудования;
- сотрудниками служб МЧС при контроле загрязненности и зараженности воздуха химическими веществами, поиске источников загрязнений атмосферы и мест максимальной загрязненности;
- санитарными врачами для предварительной экспресс-оценки загрязненности атмосферного воздуха, контроля качества воздуха в рабочей зоне;
- сотрудниками санитарно-промышленных лабораторий при оценке воздействия вредных выбросов на окружающую среду, измерении концентрации вредных веществ в промышленных газовых выбросах производств, исследовании источников загрязнения атмосферы, технологическом освидетельствовании производственных условий, контроле за состоянием условий труда (аттестации рабочих мест).
Набор «Газоопределитель химический многокомпонентный ГХК-ПВ-8» представляет собой удобный для переноски, транспортирования и хранения жесткий корпус-укладку, в который компактно и прочно размещены необходимые средства измерения, оборудование, принадлежности и документация. Набор максимально прост и удобен в использовании, позволяет при минимальных затратах осуществлять химический экспресс-контроль воздуха рабочей зоны и состава промышленных выбросов в атмосферу на предприятиях, производящих мебель и древесно-стружечные материалы (ГОСТ 12.1.014-84, ГОСТ Р 51712-2001).
Полное описание ...
При производстве мебели, древесно-стружечных плит, фанеры характерными выбросами в атмосферу являются выбросы:
- при механической обработке древесины и древесно-стружечных плит (ДСП) – пыль и формальдегид;
- при фанеровании древесных щитов – аммиак, фенол, формальдегид;
- при изготовлении пенополиуретановых изделий – оксиды углерода и этилена, гексаметилендиамин;
- при изготовлении и отделке пленки – ароматические углеводороды, спирты формальдегид, эфиры;
- при горячем прессовании – формальдегид, фенол, аммиак;
- при основном производстве ДВП – аммиак и формальдегид.
Количество загрязняющих веществ, выделяющихся при обработке и сушке изделий, практически равно летучей части пропиточного материала, поскольку в процессе формирования покрытия легколетучая часть (растворители, отвердители, консерванты, связующие) полностью переходит в парообразное состояние.
При определении концентраций паров растворителей, поступающих в атмосферу через местные отсосы и укрытия необходимо иметь в виду, что через неплотности транспортирующих воздуховодов, через проемы сушильных камер, укрытия часть растворителей поступает в атмосферу цехов и участков, и удаляется через фонарные проемы, либо общеобменной вентиляцией.
Как правило, эти выбросы поступают от неорганизованных источников выделения загрязняющих веществ. Удаление загрязняющих веществ производится через фонарные фрамуги или через вытяжные вентиляционные системы общеобменной цеховой вентиляции.
Количественные и качественные значения величин выбросов меняются по ходу технологического процесса и зависят от видов связующих и растворителей, интенсивности процессов сушки, осуществляющейся с помощью различных технологических приемов.
На каждом технологическом участке перечень выделяющихся ингредиентов обусловлен технологическим регламентом производства и технологическими картами данного участка.
Например, при сушке изделий от сушильного оборудования в атмосферу цеха поступают следующие ингредиенты: фенол, фурфурол, формальдегид, аммиак.
Контроль выбросов в атмосферу перечисленных ингредиентов может быть выполнен методом индикаторных трубок, поскольку климатические и аэродинамические характеристики паро-воздушной смеси в промышленной вентиляции этих цехов незначительно отличаются от этих характеристик на рабочих местах операторов мебельного и окрасочного производства, где такие измерения проводятся по методикам, согласованным с Государственным комитетом по гидрометеорологии и контролю природной среды.
Влажность выбрасываемого воздуха, давление, теплосодержание воздуха, концентрации загрязняющих веществ находятся в тех же интервалах измерений, что и на рабочих местах.
Измерения с помощью индикаторных трубок предпочтительней производить на выбросе газовоздушной смеси в атмосферу, после вентилятора, когда анализируемая газовоздушная смесь находится в газовом тракте под небольшим давлением, как правило, не превышающем 20 мм в. ст. и может быть охлаждена до комнатной температуры.
При экспресс-анализе с применением индикаторных трубок следует учитывать, что максимально-разовые концентрации конкретного загрязнителя воздуха для аттестованных методик обычно измеряют, проводя отбор пробы в течение 20 мин.
Из этого следует, что измерения с применением индикаторных трубок, выполняемые при непосредственном отборе проб, также должны выполняться в течение 20 мин., при этом в течение указанного времени, если алгоритм анализа позволяет, желательно выполнить несколько измерений.
Если цеха не оборудованы принудительной приточно-вытяжной системой вентиляции, то имеется естественная система вентиляции в виде дефлекторов, шахт и фонарей с открывающимися фрамугами.
Расход воздуха через дефлекторы, шахты, фрамуги фонарей определяются традиционными измерениями.
ООО "АДС-Лаб", оказывая услуги в области комплексного оснащения лабораторий под конкретные заказы, осуществляет поставки широкого ассортимента различного лабораторного оборудования, приборов, лабораторного инструментария и материалов, в том числе и различных портативных и стационарных газоанализаторов.

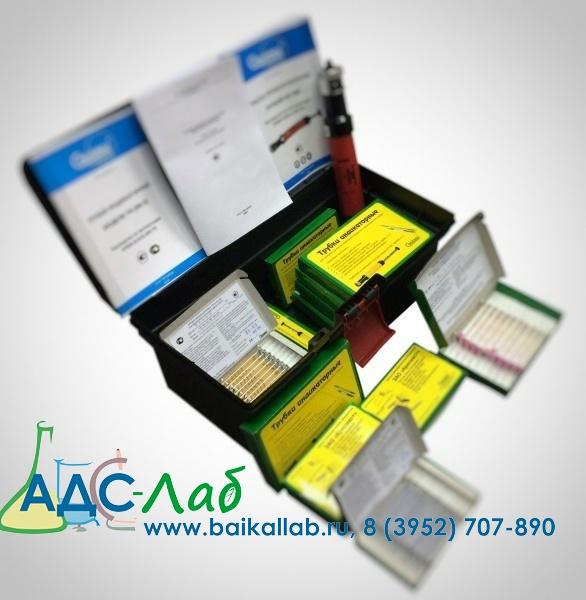

В состав набора-укладки «Газоопределитель химический многокомпонентный ГХК-ПВ-8» входят индикаторные трубки, насос-пробоотборник ручной НП-3М (допускается замена на АМ-5), документация.
По отдельному заказу дополнительно к набору-укладке поставляем:
- зонд пробоотборный модели ЗП-ГХКМ, для отбора проб газовых сред из труднодоступных мест с последующим их анализом с применением индикаторных трубок совместно с насосом-пробоотборником НП-3М;
- измеритель объема ИО-2, для измерения и контроля достоверности фактического объема воздуха, просасываемого поршневыми и сильфонными аспираторами типа ручного насоса-пробоотборника НП-3М, АМ-5 и т.п.;
- емкость полиэтиленовая газовая ЕПГ, для отбора проб с целью их кратковременного хранения и доставки к месту последующего анализа;
- комплект грелки, предназначен для химического экспресс-анализа воздуха и газовоздушных смесей с помощью индикаторных трубок при пониженных температурах (ниже рабочих условий).
В состав набора разработчиком и производителем могут быть внесены незначительные изменения, не ухудшающие его технические и эксплуатационные характеристики.
Индикаторные трубки, входящие в состав набора-укладки «Газоопределитель химический многокомпонентный ГХК-ПВ-8», серийно производятся нашей компанией по ТУ КРМФ.415522.003-2013.
Набор-укладка самодостаточен и может быть эффективно применен для химического экспресс-контроля состава промышленных выбросов в атмосферу как в лабораторных, так и во внелабораторных (полевых, экспедиционных) условиях, прямо на месте отбора проб.
Набор-укладка эффективно используется в составе мобильных (передвижных) лабораторий санитарно-химического и экологического контроля.
Набор-укладка «Газоопределитель химический многокомпонентный ГХК-ПВ-8» не потребляет электроэнергию.
С набором-укладкой «Газоопределитель химический многокомпонентный ГХК-ПВ-8» может работать оператор (инженер, лаборант, техник), не имеющий специального химико-аналитического образования, но ознакомленный с правилами техники безопасности, освоивший соответствующие методики, имеющий навыки выполнения основных операций.
Применение набора «Газоопределитель химический многокомпонентный ГХК-ПВ-8» особенно эффективно при оценке химической загрязненности объектов окружающей среды в чрезвычайных ситуациях, в сложной обстановке, требующей получения многофакторной экспрессной информации и быстрого принятия решений.
Использование давно и положительно себя зарекомендовавшего набора «Газоопределитель химический многокомпонентный ГХК-ПВ-8» по сравнению с более сложным оборудованием позволяет существенно сократить затраты на осуществление оперативного санитарно-химического, технологического и экологического контроля.
При этом химический экспресс-контроль выполняется без привлечения высококвалифицированных специалистов и, что немаловажно, прямо на местах отбора проб.
Все входящие в состав набора средства измерения и отбора сертифицированы.
Изделие:
- самодостаточно, т.е. содержит в своем составе все необходимое для автономного использования;
- мобильно, компактно (портативно), т.е. исследования можно проводить прямо на месте отбора проб;
- максимально просто и удобно в эксплуатации;
- независимо от источников энергии;
- экономично (один анализ в среднем стоит около 168 руб.).
Комплект документации включает:
- паспорт на Набор-укладку «Газоопределитель химический многокомпонентный ГХК-ПВ-8»;
- КРМФ.415522.003 Индикаторные трубки модели ТИ-[ИК-К]. Руководство по эксплуатации и паспорт со свидетельством о поверке;
- КРМФ.418311.002 Ручной насос-пробоотборник НП-3М. Руководство по эксплуатации и паспорт со свидетельством о поверке.
- для индикаторных трубок: температура от 10 до 35 °С; атмосферное давление от 645 до 800 мм рт ст (от 86 до 106,7 кПа); относительная влажность от 30 до 95%.
Набор-укладка «Газоопределитель химический многокомпонентный ГХК-ПВ-8» поставляется в опломбированном виде и упакованный в термоусадочную пленку.
Набор-укладку «Газоопределитель химический многокомпонентный ГХК-ПВ-8» следует хранить в прохладном месте.
№ п/п |
Определяемый компонент |
Диапазон измеряемых концентраций, мг/м3 |
Количество, шт. |
1. |
Диоксид азота |
1-10; |
20 |
2. |
Диоксид серы |
10-2500 |
25 |
3. |
Диоксид серы |
2-10; |
20 |
4. |
Диоксид углерода |
0,01-0,1; |
20 |
5. |
Диоксид углерода |
0,25-30 % об. |
25 |
6. |
Оксид азота |
1-10; |
20 |
7. |
Оксид углерода |
10-500; |
25 |
8. |
Оксид углерода |
5,8-2900 (0,0005-0,25 % об.) |
24 |
9. |
Оксиды азота |
1-10; |
25 |
10. |
Оксиды азота |
50-300 |
25 |
11. |
Стирол |
10-200; |
25 |
12. |
Фенол |
0,3-30 |
20 |
13. |
Фенол |
5-250 |
25 |
14. |
Формальдегид |
1-10; |
20 |
15. |
Хлорид водорода |
2-10; |
20 |
