Динамометры растяжения электронные ДЭП1-1Д-50Р-2
Весовой индикатор WI-4 (ДЭП1)
Весовой индикатор GSE (ДЭП2) | Весовой индикатор R320 (ДЭП3) |
Электронные динамометры растяжения ДЭП-Р предназначены для измерения статической и медленно изменяющейся силы растяжения (есть возможность фиксировать максимальное значение прилагаемых усилий - пиковое значение). Применяются электронные динамометры растяжения ДЭП-Р на промышленных предприятиях, в испытательных лабораториях, при поверке испытательных стендов и оборудования, при калибровке и поверке в качестве эталонного средства измерения силы. Динамометры растяжения ДЭП-Р могут использоваться как скоростной релейный элемент, который может, например, отключить силозадающую установку при достижении заранее выбранной нагрузки.

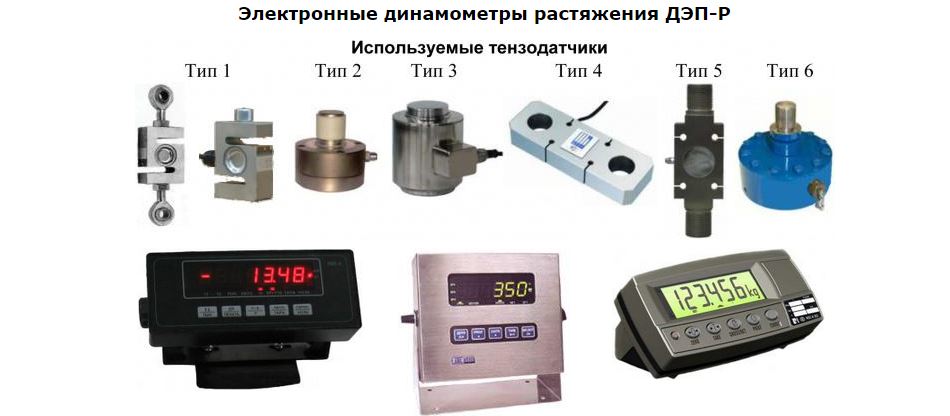

Конструкция динамометра растяжения ДЭП-Р состоит из: датчика, вторичного преобразователя (индикатора), соединительного кабеля.
Отсчет показаний динамометров ведется: для нагрузки до 1 кН в единицах Н, свыше 1 кН в единицах кН.
Соответствие данной продукции стандартам подтверждено следующими сертификатами:
Расшифровка обозначения динамометра
ДЭПИ(тип индикатора)-ТД(тип датчика)-Н(наибольший предел измерения, кН)В(вид измеряемой силы)-К(класс точности по ISO376)
ОПИСАНИЯ ВЕСОВЫХ ИНДИКАТОРОВ ИСПОЛЬЗУЕМЫХ В ДИНАМОМЕТРАХ РАСТЯЖЕНИЯ ДЭП-Р
Вторичный измерительный преобразователь WI-4 (ДЭП1) |
Класс точности весового индикатора WI-4 (ДЭП1) - III (средний) |
Вторичный измерительный преобразователь GSE (ДЭП2) |
Класс точности весового индикатора GSE (ДЭП2) - III (средний) |
Вторичный измерительный преобразователь R320 (ДЭП3) |
Класс точности весового индикатора R320 - III (средний) |
Основные технические характеристики динамометров растяжения ДЭП-Р
Модель динамометра | Пределы измерения, кН | Дискретность отсчётного устройства, кН | ||
наибольший | наименьший | для 2 класса по ISO376 (0,45%) | для 1 класса по ISO376 (0,24%) | |
ДЭП-0.1 |
0.1 |
0.01 |
0.00002 |
0.00001 |
ДЭП-0.3 |
0.3 |
0.03 |
0.00005 |
0.00002 |
ДЭП-0.5 |
0.5 |
0.05 |
0.0001 |
0.00005 |
ДЭП-1 |
1 |
0.1 |
0.0002 |
0.0001 |
ДЭП-2 |
2 |
0.2 |
0.0005 |
0.0002 |
ДЭП-5 |
5 |
0.5 |
0.001 |
0.0005 |
ДЭП-10 |
10 |
1 |
0.002 |
0.001 |
ДЭП-20 |
20 |
2 |
0.005 |
0.002 |
ДЭП-50 |
50 |
5 |
0.01 |
0.005 |
ДЭП-100 |
100 |
10 |
0.02 |
0.01 |
ДЭП-200 |
200 |
20 |
0.05 |
0.02 |
ДЭП-500 |
500 |
50 |
0.1 |
0.05 |
ДЭП-1000 |
1000 |
100 |
0.2 |
0.1 |
ДЭП-2000 | 2000 | 200 | 0.5 | 0.2 |
Сравнение погрешностей динамометров в зависимости от класса точности
Класс точности по ISO 376 |
Пределы допускаемой погрешности, % |
00 |
± 0.06 |
0,5 |
± 0.12 |
1 |
± 0.24 |
2 | ± 0,45 |
Динамометры классов точности 05 и 00 по ISO376 изготавливаются под заказ.
Как эталонные приборы, электронные динамометры ДЭП аттестуются за отдельную стоимость.
Динамометры растяжения ДЭП-Р
№ | НПВ | Точность | Артикул | Модель | Цена | КТ | |||
1 | 0,1кН | 0,00002кН | 02936 | ДЭП1-1Д-0,1Р-2 |
|
2 | |||
2 | 0,1кН | 0,00001кН | 05181 | ДЭП1-1Д-0,1Р-1 |
|
1 | в корзину | ||
3 | 0,1кН | 0,00002кН | 02952 | ДЭП3-1Д-0,1Р-2 |
|
2 | в корзину | ||
4 | 0,1кН | 0,00001кН | 05420 | ДЭП3-1Д-0,1Р-1 |
|
1 | в корзину | ||
5 | 0,1кН | 0,00002кН | 02974 | ДЭП2-1Д-0,1Р-2 |
|
2 | в корзину | ||
6 | 0,1кН | 0,00001кН | 05620 | ДЭП2-1Д-0,1Р-1 |
|
1 | в корзину | ||
7 | 0,3кН | 0,00005кН | 02937 | ДЭП1-1Д-0,3Р-2 |
|
2 | в корзину | ||
8 | 0,3кН | 0,00002кН | 05182 | ДЭП1-1Д-0,3Р-1 |
|
1 | в корзину | ||
9 | 0,3кН | 0,00005кН | 02953 | ДЭП3-1Д-0,3Р-2 |
|
2 | в корзину | ||
10 | 0,3кН | 0,00002кН | 05421 | ДЭП3-1Д-0,3Р-1 |
|
1 | в корзину | ||
11 | 0,3кН | 0,00005кН | 02975 | ДЭП2-1Д-0,3Р-2 |
|
2 | в корзину | ||
12 | 0,3кН | 0,00002кН | 05621 | ДЭП2-1Д-0,3Р-1 |
|
1 | в корзину | ||
13 | 0,5кН | 0,0001кН | 02938 | ДЭП1-1Д-0,5Р-2 |
|
2 | в корзину | ||
14 | 0,5кН | 0,00005кН | 05183 | ДЭП1-1Д-0,5Р-1 |
|
1 | в корзину | ||
15 | 0,5кН | 0,0001кН | 02958 | ДЭП3-1Д-0,5Р-2 |
|
2 | в корзину | ||
16 | 0,5кН | 0,00005кН | 05422 | ДЭП3-1Д-0,5Р-1 |
|
1 | в корзину | ||
17 | 0,5кН | 0,0001кН | 02976 | ДЭП2-1Д-0,5Р-2 |
|
2 | в корзину | ||
18 | 0,5кН | 0,00005кН | 05622 | ДЭП2-1Д-0,5Р-1 |
|
1 | в корзину | ||
19 | 1кН | 0,0002кН | 02939 | ДЭП1-1Д-1Р-2 |
|
2 | в корзину | ||
20 | 1кН | 0,0001кН | 05184 | ДЭП1-1Д-1Р-1 |
|
1 | в корзину | ||
21 | 1кН | 0,0002кН | 02959 | ДЭП3-1Д-1Р-2 |
|
2 | в корзину | ||
22 | 1кН | 0,0001кН | 05423 | ДЭП3-1Д-1Р-1 |
|
1 | в корзину | ||
23 | 1кН | 0,0002кН | 02977 | ДЭП2-1Д-1Р-2 |
|
2 | в корзину | ||
24 | 1кН | 0,0001кН | 05625 | ДЭП2-1Д-1Р-1 |
|
1 | в корзину | ||
25 | 2кН | 0,0005кН | 02940 | ДЭП1-1Д-2Р-2 |
|
2 | в корзину | ||
26 | 2кН | 0,0002кН | 05185 | ДЭП1-1Д-2Р-1 |
|
1 | в корзину | ||
27 | 2кН | 0,0005кН | 02960 | ДЭП3-1Д-2Р-2 |
|
2 | в корзину | ||
28 | 2кН | 0,0002кН | 05424 | ДЭП3-1Д-2Р-1 |
|
1 | в корзину | ||
29 | 2кН | 0,0005кН | 02978 | ДЭП2-1Д-2Р-2 |
|
2 | в корзину | ||
30 | 2кН | 0,0002кН | 05627 | ДЭП2-1Д-2Р-1 |
|
1 | в корзину | ||
31 | 5кН | 0,001кН | 02941 | ДЭП1-1Д-5Р-2 |
|
2 | в корзину | ||
32 | 5кН | 0,0005кН | 05186 | ДЭП1-1Д-5Р-1 |
|
1 | в корзину | ||
33 | 5кН | 0,001кН | 02961 | ДЭП3-1Д-5Р-2 |
|
2 | в корзину | ||
34 | 5кН | 0,0005кН | 05425 | ДЭП3-1Д-5Р-1 |
|
1 | в корзину | ||
35 | 5кН | 0,001кН | 02979 | ДЭП2-1Д-5Р-2 |
|
2 | в корзину | ||
36 | 5кН | 0,0005кН | 05629 | ДЭП2-1Д-5Р-1 |
|
1 | в корзину | ||
37 | 10кН | 0,002кН | 02942 | ДЭП1-1Д-10Р-2 |
|
2 | в корзину | ||
38 | 10кН | 0,001кН | 05189 | ДЭП1-1Д-10Р-1 |
|
2 | в корзину | ||
39 | 10кН | 0,002кН | 02962 | ДЭП3-1Д-10Р-2 |
|
2 | в корзину | ||
40 | 10кН | 0,001кН | 05426 | ДЭП3-1Д-10Р-1 |
|
1 | в корзину | ||
41 | 10кН | 0,002кН | 02980 | ДЭП2-1Д-10Р-2 |
|
2 | в корзину | ||
42 | 10кН | 0,001кН | 05624 | ДЭП2-1Д-10Р-1 |
|
1 | в корзину | ||
43 | 20кН | 0,005кН | 02943 | ДЭП1-1Д-20Р-2 |
|
2 | в корзину | ||
44 | 20кН | 0,005кН | 05190 | ДЭП1-1Д-20Р-1 |
|
2 | в корзину | ||
45 | 20кН | 0,005кН | 02963 | ДЭП3-1Д-20Р-2 |
|
2 | в корзину | ||
46 | 20кН | 0,002кН | 05427 | ДЭП3-1Д-20Р-1 |
|
1 | в корзину | ||
47 | 20кН | 0,005кН | 02981 | ДЭП2-1Д-20Р-2 |
|
2 | в корзину | ||
48 | 20кН | 0,002кН | 05626 | ДЭП2-1Д-20Р-1 |
|
1 | в корзину | ||
49 | 50кН | 0,01кН | 02944 | ДЭП1-1Д-50Р-2 |
|
2 | в корзину | ||
50 | 50кН | 0,005кН | 05191 | ДЭП1-1Д-50Р-1 |
|
2 | в корзину | ||
51 | 50кН | 0,01кН | 02945 | ДЭП1-4Д-50Р-2 |
|
2 | в корзину | ||
52 | 50кН | 0,005кН | 05192 | ДЭП1-4Д-50Р-1 |
|
2 | в корзину | ||
53 | 50кН | 0,01кН | 02966 | ДЭП3-1Д-50Р-2 |
|
2 | в корзину | ||
54 | 50кН | 0,005кН | 05428 | ДЭП3-1Д-50Р-1 |
|
1 | в корзину | ||
55 | 50кН | 0,01кН | 02967 | ДЭП3-4Д-50Р-2 |
|
2 | в корзину | ||
56 | 50кН | 0,005кН | 05429 | ДЭП3-4Д-50Р-1 |
|
1 | в корзину | ||
57 | 50кН | 0,01кН | 02982 | ДЭП2-1Д-50Р-2 |
|
2 | в корзину | ||
58 | 50кН | 0,005кН | 05628 | ДЭП2-1Д-50Р-1 |
|
1 | в корзину | ||
59 | 50кН | 0,01кН | 02983 | ДЭП2-4Д-50Р-2 |
|
2 | в корзину | ||
60 | 50кН | 0,005кН | 05635 | ДЭП2-4Д-50Р-1 |
|
1 | в корзину | ||
61 | 100кН | 0,02кН | 02946 | ДЭП1-1Д-100Р-2 |
|
2 | в корзину | ||
62 | 100кН | 0,02кН | 02947 | ДЭП1-4Д-100Р-2 |
|
2 | в корзину | ||
63 | 100кН | 0,01кН | 05194 | ДЭП1-4Д-100Р-1 |
|
2 | в корзину | ||
64 | 100кН | 0,01кН | 05193 | ДЭП1-1Д-100Р-1 |
|
2 | в корзину | ||
65 | 100кН | 0,02кН | 02968 | ДЭП3-1Д-100Р-2 |
|
2 | в корзину | ||
66 | 100кН | 0,02кН | 02969 | ДЭП3-4Д-100Р-2 |
|
2 | в корзину | ||
67 | 100кН | 0,01кН | 05430 | ДЭП3-1Д-100Р-1 |
|
1 | в корзину | ||
68 | 100кН | 0,01кН | 05431 | ДЭП3-4Д-100Р-1 |
|
1 | в корзину | ||
69 | 100кН | 0,02кН | 02984 | ДЭП2-1Д-100Р-2 |
|
2 | в корзину | ||
70 | 100кН | 0,02кН | 02985 | ДЭП2-4Д-100Р-2 |
|
2 | в корзину | ||
71 | 100кН | 0,01кН | 05623 | ДЭП2-1Д-100Р-1 |
|
1 | в корзину | ||
72 | 100кН | 0,01кН | 05631 | ДЭП2-4Д-100Р-1 |
|
1 | в корзину | ||
73 | 200кН | 0,05кН | 02948 | ДЭП1-4Д-200Р-2 |
|
2 | в корзину | ||
74 | 200кН | 0,05кН | 02970 | ДЭП3-4Д-200Р-2 |
|
2 | в корзину | ||
75 | 200кН | 0,02кН | 05432 | ДЭП3-4Д-200Р-1 |
|
1 | в корзину | ||
76 | 200кН | 0,05кН | 02986 | ДЭП2-4Д-200Р-2 |
|
2 | в корзину | ||
77 | 200кН | 0,02кН | 05633 | ДЭП2-4Д-200Р-1 |
|
1 | в корзину | ||
78 | 500кН | 0,1кН | 02949 | ДЭП1-4Д-500Р-2 |
|
2 | в корзину | ||
79 | 500кН | 0,1кН | 02971 | ДЭП3-4Д-500Р-2 |
|
2 | в корзину | ||
80 | 500кН | 0,1кН | 05187 | ДЭП1-5Д-500Р-2 |
|
2 | в корзину | ||
81 | 500кН | 0,05кН | 05433 | ДЭП3-4Д-500Р-1 |
|
1 | в корзину | ||
82 | 500кН | 0,1кН | 05418 | ДЭП3-5Д-500Р-2 |
|
2 | в корзину | ||
83 | 500кН | 0,05кН | 05434 | ДЭП3-5Д-500Р-1 |
|
1 | в корзину | ||
84 | 500кН | 0,1кН | 02987 | ДЭП2-4Д-500Р-2 |
|
2 | в корзину | ||
85 | 500кН | 0,05кН | 05634 | ДЭП2-4Д-500Р-1 |
|
1 | в корзину | ||
86 | 500кН | 0,1кН | 05596 | ДЭП2-5Д-500Р-2 |
|
2 | в корзину | ||
87 | 500кН | 0,05кН | 05619 | ДЭП2-5Д-500Р-1 |
|
1 | в корзину | ||
88 | 1000кН | 0,2кН | 02950 | ДЭП1-4Д-1000Р-2 |
|
2 | в корзину | ||
89 | 1000кН | 0,2кН | 05188 | ДЭП1-5Д-1000Р-2 |
|
2 | в корзину | ||
90 | 1000кН | 0,2кН | 02972 | ДЭП3-4Д-1000Р-2 |
|
2 | в корзину | ||
91 | 1000кН | 0,2кН | 05419 | ДЭП3-5Д-1000Р-2 |
|
2 | в корзину | ||
92 | 1000кН | 0,1кН | 05435 | ДЭП3-4Д-1000Р-1 |
|
1 | в корзину | ||
93 | 1000кН | 0,1кН | 05436 | ДЭП3-5Д-1000Р-1 |
|
1 | в корзину | ||
94 | 1000кН | 0,2кН | 02988 | ДЭП2-4Д-1000Р-2 |
|
2 | в корзину | ||
95 | 1000кН | 0,1кН | 05630 | ДЭП2-4Д-1000Р-1 |
|
1 | в корзину | ||
96 | 1000кН | 0,2кН | 05597 | ДЭП2-5Д-1000Р-2 |
|
2 | в корзину | ||
97 | 1000кН | 0,1кН | 05636 | ДЭП2-5Д-1000Р-1 |
|
1 | в корзину | ||
98 | 2000кН | 0,5кН | 02951 | ДЭП1-4Д-2000Р-2 |
|
2 | в корзину | ||
99 | 2000кН | 0,5кН | 02973 | ДЭП3-4Д-2000Р-2 |
|
2 | в корзину | ||
100 | 2000кН | 0,2кН | 05437 | ДЭП3-4Д-2000Р-1 |
|
1 | в корзину | ||
101 | 2000кН | 0,5кН | 02989 | ДЭП2-4Д-2000Р-2 |
|
2 | в корзину | ||
102 | 2000кН | 0,2кН | 05632 | ДЭП2-4Д-2000Р-1 |
|
1 | в корзину |
