ПГПрЭ-40(100)-38 Пробоотборник глубинный проточный

Область применения

Пробоотборник глубинный проточный электронный ПГПрЭ-40(100)-38 предназначен для отбора глубинных проб пластовой жидкости из скважины, обсаженной лифтовыми и насосно-компрессорными трубами, а также обсадными колоннами с рабочим давлением не более 100 МПа и температурой до 150°С.

Техническое описание

Пробоотборник спускается в скважину на скребковой проволоке. Срабатывание управляющего механизма электронного блока на закрытие клапанов камеры пробоотборника осуществляется по сигналу от измерительного преобразователя давления и температуры. Момент закрытия клапанов камеры может быть задан по времени или порогу давления и температуры. Преобразователь позволяет регистрировать значения давления и температуры в точке отбора пробы и по стволу скважины в процессе спуска и подъема пробоотборника.

Полученная измерительная информация считывается из преобразователя в ПК через стандартный интерфейс USB и сохраняется на жестком диске ПК. Результаты исследования могут быть представлены на экране ПК и распечатаны на принтере в виде таблицы или графика в полном формате или в виде детализированных фрагментов. Записанная в памяти преобразователя информация сохраняется более года.

Отличительные особенности:

простота в эксплуатации и обслуживании;
минимальное время для подготовки пробоотборника к следующему спуску в скважину для отбора пробы;
камеры для проб взаимозаменяемы с камерами механического пробоотборника ПГПр производства Группы компаний "ГРАНТ";
надежный клапанный механизм, для гермитизации камеры с отобранной пробой;
электронное управление закрытием клапанов позволяет производить отбор проб в обсадных колоннах и различных НКТ (с внутренним диаметром не менее 59 мм) без привязки к конкретному диаметру;
получение дополнительной информации при отборе проб (поинтервальный замер давления, снятие кривых восстановления давления и пр.);
питание управляющего механизма осуществляется независимо от преобразователя, что повышает надежность срабатывания управляющего механизма на закрытие клапанов и увеличивает ресурс работы элемента питания без повторной его замены;
габариты пробоотборника позволяют беспрепятственно устанавливать его в лубрикаторе без использования дополнительного устьевого оборудования;
при совместном использовании пробоотборника с РГС-01 программное обеспечение Манограф позволяет расчитать распределение измеряемых параметров (Р и Т) по глубине скважины, а также величин - плотность и градиент температуры;
в ПО Манограф предусмотрена функция установки циклического режима работы управляющего механизма без повторного программирования преобразователя. Требуется только механически взвести управляющий механизм при смене камеры;
возможность установки пробоотборника соеденительным устройством позволяющим производить одновременный отбор проб двумя камерами за один спуск.

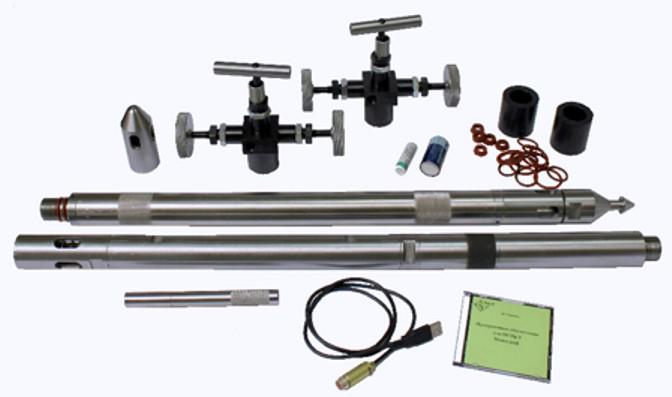

Комплектность поставки (стандарт):

камера для отбора пробы - 3 шт.;
электронный блок (управляющий механизм + АМТ-10УП) - 1 шт.;
разрядная головка - 2 шт.;
наконечник под проволоку - 2 шт.;
наконечник обтекатель - 1 шт.;
руководство по эксплуатации - 1 шт.;
паспорт - 1 шт.;
акт об опрессовке камер - 1 шт.;
акт об опресовке управляющего механизма электронного блока - 1 шт.;
ЗИП №1 (для электронного блока) - 1 компл.;
ЗИП №2 (для 3-х камер) - 1 компл.;
ЗИП №3 (для 2-х разрядных головок) - 1 компл.;
инструменты и принадлежности - 1 компл.;
программное обеспечение Манограф - компакт диск;
кабель интерфейсный USB - 1 шт.

По согласованию с Заказчиком комплектность поставки может быть изменена

Технические характеристики
Тип камеры	проточный
Тип управления закрытием камеры	программно - управляемый
Объем отбираемой пробы, см³, не менее	500
Максимальная вязкость отбираемой пробы, мПа*с	2000
Площадь проходного сечения клапанного механизма, мм², не более	105
Условия эксплуатации: - диапазон рабочих температур, °C - максимальное внешнее давление, МПа	-40... 85 (125)^*1 40
Пределы допускаемой приведенной погрешности канала измерений давления, % от ВПИ	±0,15
Пределы допускаемой абсолютной погрешности канала измерения температуры, °C	±0,4
Диапазон измерения температуры, °C	-40... 85 (150)^*1
Диапазон температур, в котором регламентируются метрологические характеристики, °С	0... 85 (0... 150)
Объем памяти, млн. точек измерений: - давление + температура - только давление	~0,67 ~1
Дискретность измерений, с	0,2... 3600
Время работы: - при дискретности 1 с, сут - при дискретности 10 с, сут - при дискретности 1 мин, сут	7,5 / 100 ^2 75 / 400 ^2 550 / 600 ^*2
Параметры электропитания: - управляющий механизм - преобразователь АМТ-10У	1 литиевый элемент С 3,6 В 1 литиевый элемент АА 3,6 В
Внешний интерфейс	USB 2.0 Full speed
Габаритные размеры (диаметр / длина), мм	38 / 1990
Масса, кг	11

Программа Манограф, разработанная для работы с прибором позволяет импортировать данные с электронного счетчика глубины (например, РГС-01), установленного на лебедке, и затем получить данные о распределении давления и температуры по глубине, при необходимости расчитать значения градиента температуры и плотности по стволу скважины. Данная информация позволяет после первого спуска-подъёма пробоотборника оценить представительность отобранной пробы и при необходимости внести корректировку в условия по последующему отбору проб.
