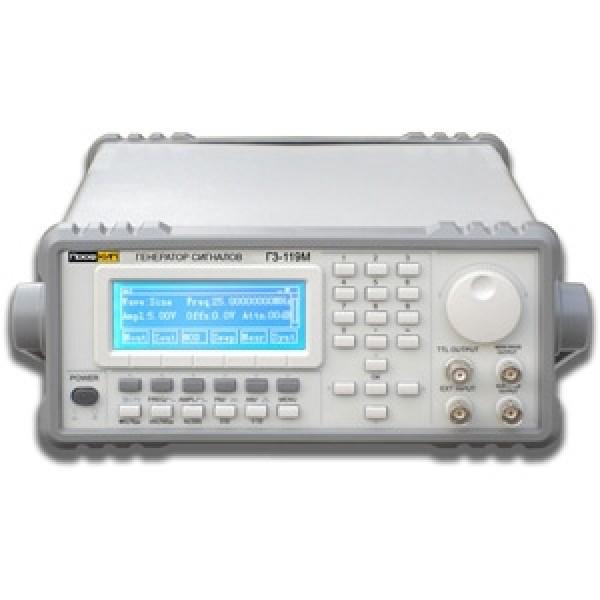

Г3-119М генератор сигналов ПрофКиП
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-119М
▪ Формирование сигнала методом прямого синтеза (DDS)
▪ Диапазон частот генератора: 1 мкГц … 20 МГц
▪ Разрешение по вертикали 10 бит
▪ Память формы сигнала: 4096 точек
▪ Высокая точность установки коэффициента заполнения
▪ Режимы модуляции: АМ, ФМ, ЧМ, ИМ
▪ Высокая точность и разрешающая способность установки FM сигналов
▪ Плавная регулировка фазы в сигналах с высокочастотным заполнением
▪ Раздельная установка частот старта и остановки в режиме качания частоты
▪ Произвольная установка режима AM-модуляции: 1% … 120%
▪ 27 типов стандартных выходных сигналов (плюс произвольно задаваемые сигналы)
▪ Встроенный частотомер до 100 МГц
▪ Яркий информативный ЖК-дисплей
Назначение генератора сигналов низкочастотного ПрофКиП Г3-119М
Генератор сигналов низкочастотный ПрофКиП Г3-119М является генератором с полным набором функций, использующим технологию прямого цифрового синтеза (DDS), который включает в себя легкочитаемый ЖК-дисплей. Прибор генерирует формы сигнала превосходного качества с высокой степенью точности и устойчивости самого сигнала. Выдаются сигналы синусоидальной и прямоугольной формы в диапазоне частот от 1 мкГц до 25 МГц. Имеется полный набор функций синхронизации, включая внешний - внутренний источник синхронизации и ждущие режимы работы.
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-119М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 255х100х370 мм
▪ Вес: 2.5 кг
Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-119М
▪ Генератор сигналов низкочастотный ПрофКиП Г3-119М
▪ Кабель питания
▪ Руководство по эксплуатации
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ОСНОВНОЙ ВЫХОД |
|
|
Диапазон частот |
1 мкГц … 20 МГц |
|
Амплитуда выходного сигнала |
10 мВпик-пик … 20 Впик-пик |
|
Форма сигналов |
синусоидальный, прямоугольный, импульс, треугольник, пилообразный, TTL, и произвольный |
|
Модуляция |
одной частотой, частотой развертки, амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), амплитудная манипуляция (ASK), фазовая манипуляция (PSK) |
|
Память формы сигнала |
6 точек … 4096 точек |
|
Разрешение по вертикали |
10 бит |
|
Частота выборки |
150 Мвыб/с |
|
Точность установки уровня |
≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
|
Неравномерность АЧХ |
±5% |
|
Разрешение по амплитуде |
10 В |
|
Диапазон смещения |
-5 В … +5 В |
|
Разрешение смещения |
10 мВ |
|
Глубина амплитудной модуляции (AM) |
0% … 120% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
|
Девиация частоты (FM) |
100% (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
|
Диапазон фазовой модуляции (PM) |
0° … 360.0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
|
Фазовое разрешение |
1° |
|
Точность установки частоты |
≤ ±5 х 10-6 |
|
Разрешение по частоте |
1 мкГц |
|
Импеданс |
50 Ом ±10% |
|
СУБВЫХОД (SUB WAVE UOTPUT) |
|
|
Диапазон частот |
0 кГц … 200 кГц |
|
Импеданс |
50 Ом ±10% |
|
Амплитуда выходного сигнала |
10 мВпик-пик … 20 Впик-пик |
|
Форма сигналов |
синус, меандр, треугольник |
|
Разрешение по частоте |
10 МГц |
|
Точность установки частоты |
≤ ±5 х 10-6 |
|
Разрешение по амплитуде |
100 мВ |
|
Точность установки уровня |
≤ ±(1% + 2 мВ) (1 кГц, 20 Впик-пик) |
|
СИНУСОИДАЛЬНАЯ ВОЛНА |
|
|
Коэффициент искажения |
≤ 0.3% (20 Гц … 20 кГц) |
|
МЕАНДР |
|
|
Время нарастания и спада |
≤ 20 нс |
|
Скважность |
1% … 99% |
|
СВИПИРОВАНИЕ |
|
|
Диапазон частот |
1 мкГц … 20 МГц |
|
Цикл свипирования |
10 мс … 50 с |
|
ПРОИЗВОЛЬНАЯ ФОРМА |
|
|
Диапазон частот |
1 мкГц … 1 МГц |
|
Длина волны |
6 точек … 1024 точки |
|
Разрешение по вертикали |
10 бит |
|
ЧАСТОТОМЕР |
|
|
Диапазон частот |
1 Гц … 100 МГц |
|
Разрешение |
10 бит |
|
Диапазон входного напряжения |
100 мВ … 20 В |
|
СЧЕТЧИК ИМПУЛЬСОВ |
|
|
Частота |
50 МГц |
|
Стабильность |
±1 х 10-6/день |
|
Количество импульсов |
≤ 4.29 х10-9 управление ручное или внешним стробимпульсом |
