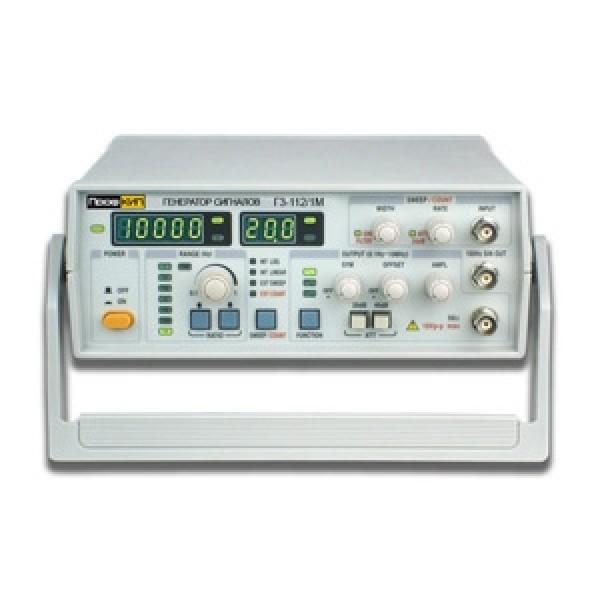

НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ ПРОФКИП Г3-112/1М:

Прибор ПРОФКИП Г3-112/1М  предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и др. формы.

ОСНОВНЫЕ ОСОБЕННОСТИ ГЕНЕРАТОРА СИГНАЛОВ НЧ Г3-112/1М:

• Различные формы сигнала: синусоида, меандр, треугольная форма и др.
• Импульсная и частотная модуляция
• Плавно регулируемое смещение постоянной составляющей
• Защита выхода
• 0.1 Гц- 10 МГц
• Встроенный частотомер

  Основной выход
  Выходная частота	0.1Гц~10MГц
  Форма выходного сигнала	Синусоида, меандр, треугольная форма и др.
  Выходное сопротивление	50 Ом
  Амплитуда выходного сигнала	10В(50 Ом)20В(1MОм)
  Выходной аттенюатор	0дБ/20 дБ /40 дБ /60 дБ
  Симметрия	20%~80% или 50%
  Синусоида
  Коэффициент нелинейных искажений	≤1%
  Меандр
  Время нарастания и спада импульса	<25нс
  Выходной сигнал TTL
  Время нарастания и спада импульса	≤1мкс
  Низкий уровень	≤0.4В
  Высокий уровень	≥3.5В
  Сопротивление	600 Ом
  Частотомер
  Диапазон частот	0.1Гц~50МГц
  Чувствительность	100мВ
  Точность	0.1 Гц /1Гц/10 Гц /100 Гц
  Погрешность	≤0.003%±1 знак млад. разряда
  Максимально допустимое напряжение на входе	150В(AC+DC)(с аттенюатором)
  Входная аттенюация	0дБ/20дБ
  Общие
  Электропитание	110~127В AC±10%,220~240В AC±10%,50Гц±2Гц/60Гц±2Гц
  Габаритные размеры (Ш×В×Г)	230×80×210 мм
  Масса	1.5 кг.
