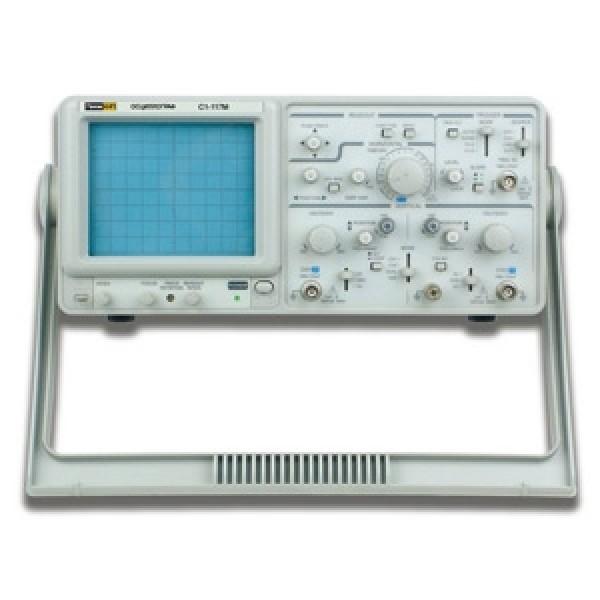

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА ПРОФКИП С1-139М:

2-канальный аналоговый осциллограф ПРОФКИП С1-139М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания 0...20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Осциллограф ПРОФКИП С1-139М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ

Основные особенности осциллографа С1-139М:

• 20 МГц, 2 канала
• Вход внешней синхронизации
• ТВ-синхронизация
• Чувствительность от 1 мВ/дел, развертка от 0,2 мкс/дел
• 3% точность вертикальной развертки
• Максимальное входное напряжение 400 В (DC + AC от пика до пика)

  КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
  Число каналов	2
  Полоса пропускания	20МГц
  Коэффициент отклонения	1 мВ…5 В/дел (12 ступ. с шагом 1-2-5)
  Регулировка коэффициента	≤ 2.5:1
  Погрешность	±3 %
  Время нарастания	≤ 17,5 нс
  Входной импеданс	1 МОм/25 пФ
  Макс. амплитуда	400 В (пост.+перем.)
  Режимы работы	канал 1, канал 2, оба канала, сложение каналов
  КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
  Коэффициент развертки	0,2 мкс…0,5 с/дел
  Регулировка коэффициента	≤ 2.5:1
  Масштабирование	×10
  Погрешность	±3 %
  СИНХРОНИЗАЦИЯ
  Режимы	авто, норм., single,TV-V, TV-H
  Источник	канал 1, канал 2, сеть, внешний вход
  Вход внешней синхронизации	1 МОм/25 пФ, макс. амп. 300 В (пост.+перем.)
  РЕЖИМ X-Y
  Входы	канал 1 - вход X, канал 2 - вход Y
  Чувствительность	5 мВ...5 В/дел, 10 ступеней с шагом 1-2-5
  Полоса пропускания	500 кГц
  Сдвиг фазы	менее 3°
  Z-вход
  Частотный диапазон	2МГц
  Входной уровень	5 В пик-пик (сигнал отрицательной полярности усиливает свечение)
  Входное сопротивление	47 кОм
  Максимальное вх. напряжение	30 В (DC + AC пик)
  ОБЩИЕ ХАРАКТЕРИСТИКИ
  Экран	ЭЛТ, 8х10 см, ДЕЛ=10мм
  Сигнал калибратора	прямоугольный импульс, 1 кГц, 2 В
  Питание	220 В, 50/60 Гц
  Габаритные размеры	316мм Х 132мм Х 410мм
  Масса	7,8 кг
