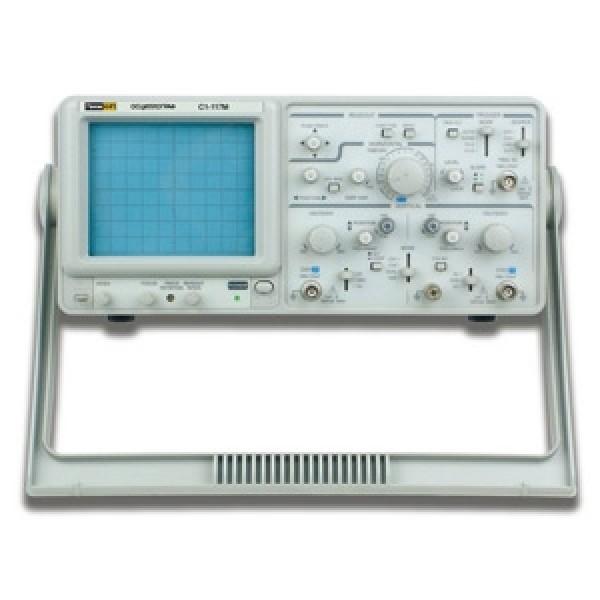

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА ПРОФКИП С1-130М:

2-канальный аналоговый осциллограф ПРОФКИП С1-130М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания 0...20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Прибор имеет встроенный частотомер.  Осциллограф ПРОФКИП С1-130М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Основные особенности осциллографа С1-130М:

• 20 МГц, 2 канала
• Вход внешней синхронизации
• ТВ-синхронизация
• ЭЛТ трубка большой яркости
• Отключаемая функция автоматического выбора уровня запуска упрощает управление
• Режим синхронизации ALT (поочередное переключение каналов синхронно с запуском развертки):наблюдение формы двух сигналов различных частот, устойчивое изображение для каждого канала.
• Чувствительность от 1 мВ/дел, развертка от 0,2 мкс/дел
• 3% точность вертикальной развертки
• встроенный частотомер
• Максимальное входное напряжение 400 В (DC + AC от пика до пика)

  КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
  Число каналов	2
  Полоса пропускания	20МГц
  Коэффициент отклонения   x1	5 мВ…5 В/дел (12 ступ. с шагом 1-2-5)
  x5	1 мВ…1 В/дел  (12 ступ. с шагом 1-2-5)
  Регулировка коэффициента	≤ 2.5:1
  Погрешность  х1/х5	±3 %/ ±5 %
  Время нарастания  х1/х5	≤ 17,5 нс/ ≤ 50 нс
  Входной импеданс	1 МОм/25 пФ
  Макс. амплитуда	400 В (пост.+перем.)
  Режимы работы	канал 1, канал 2, оба канала, сложение каналов
  КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
  Коэффициент развертки	0,2 мкс…0,5 с/дел
  Регулировка коэффициента	≤ 2.5:1
  Масштабирование	×10
  Погрешность	±5 %
  СИНХРОНИЗАЦИЯ
  Режимы	авто, норм., TV-H, LEVER LOCK
  Вид синхронизации	канал 1, канал 2, сеть, внешний вход
  Вход внешней синхронизации	1 МОм/25 пФ, макс. амп. 400 В (пост.+перем.)
  РЕЖИМ X-Y
  Входы	канал 1 ― вход X, канал 2 ― вход Y
  Чувствительность	5 мВ...5 В/дел
  Полоса пропускания	500 кГц
  Сдвиг фазы	менее 3°
  Z-вход
  Частотный диапазон	2МГц
  Входной уровень	5 В пик-пик (сигнал отрицательной полярности усиливает свечение)
  Входное сопротивление	47 кОм
  Выходной сигнал
  Выходной сигнал CH1	√
  Калибратор	1кГц меандр, 2В ±2%
  ВСТРОЕННЫЙ ЧАСТОТОМЕР
  Дисплей	6 разрядов
  Частотный диапазон	10Гц-20МГц
  ОБЩИЕ ХАРАКТЕРИСТИКИ
  Экран	ЭЛТ, 8х10 см, ДЕЛ=10мм
  Сигнал калибратора	прямоугольный импульс, 1 кГц, 2 В
  Питание	220 В, 50/60 Гц
  Комплектация	Руководство по эксплуатации х 1, Шнур питания х 1, предохранитель x1, Пробник х 2
  Габаритные размеры	310мм Х 150мм Х 455мм
  Масса	8 кг
