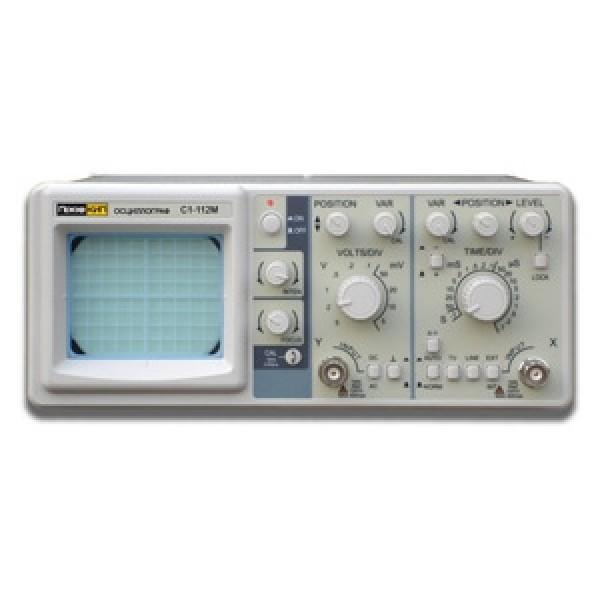

С1-112М осциллограф ПрофКиП
Описание:
НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-112М
Осциллограф универсальный ПРОФКИП С1-112М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-112М
▪ Количество каналов: 1
▪ Полоса пропускания: 0 МГц … 10 МГц
▪ ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм)
▪ Чувствительность: 5 мВ /дел
▪ ТВ-синхронизация, режим X-Y
▪ Простота в эксплуатации
▪ Высокая стабильность
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-112М
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) |
|
|
Тип |
круглая, 3 дюйма |
|
Экспозиционная площадь |
8 х 10 дел (1 дел = 6 мм) |
|
Ускоряющее напряжение |
1.3 кВ |
|
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
|
|
Чувствительность |
5 мВ /дел … 5 В /дел ±3% |
|
Полоса пропускания (-3 дБ) |
0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
|
Максимальное входное напряжение |
400 В |
|
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
|
Входной импеданс |
1 МОм ±3% /30 пФ ±5 пФ |
|
Регулировка коэффициента |
2.5:1 |
|
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
|
|
Коэффициент развертки |
0.1 мкс /дел … 0.1 с/дел ±3% |
|
Регулировка коэффициента |
2.5:1 |
|
СИНХРОНИЗАЦИЯ |
|
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
|
Источник синхронизации |
внутренний (INT), сеть (LINE), внешний (EXT) |
|
Полярность синхронизации |
«+» или «-» |
|
Чувствительность |
1 дел (INT) 0.3 В (EXT) 2 дел (TV) |
|
ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ |
|
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
|
Максимальное входное напряжение |
160 В |
|
РЕЖИМ X-Y |
|
|
Чувствительность |
0.5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
|
Частотный диапазон (-3 дБ) |
0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
|
Сдвиг фазы |
≤3° (50 кГц) |
|
КАЛИБРАТОР |
|
|
Форма сигнала |
положительный меандр |
|
Частота |
1 кГц ±2% |
|
Выходное напряжение |
0.5 Впик-пик ±2%
|
