С1-111М осциллограф аналоговый ПрофКиП

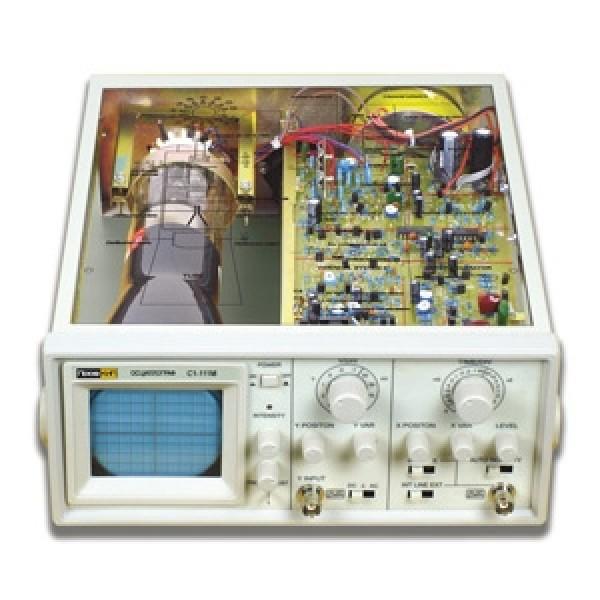

ОПИСАНИЕ осциллографа студенческого С1-111М
- Полоса пропускания: 0...10 МГц
- Чувствительность: 5мВ/дел. ... 5В/дел.
- Входной импеданс 1MΩ 30pF
- ТВ синхронизация
- Развертка внешним сигналом (режим X-Y)
- Высокая стабильность параметров
- Встроенный калибратор
Разработан и выпускается под торговой маркой ПРОФКИП специально для учебных заведений РФ
Общие
- Габариты, мм: 130х190х280
- Вес, кг: 3
- Прибор-1шт
- Шнур питания -1шт
- Делители -2шт
- Техническое описание и инструкция по эксплуатации -1шт
Характеристики
Параметры
Значения
Канал вертикального отклонения
Полоса пропускания (-3 дБ)
0…10 <МГц (открытый вход)
10 Гц…10 МГц (закрытый вход)Коэф. <отклонения (Коткл.)
10 <мВ/дел…5 <В/<дел.
Погрешность установки Коткл.
3 %
Регулировка Коткл.
Плавное перекрытие в 2,5 раза
Время нарастания
35 <нс
Входной импеданс
1 <МОм ( 3 %) / 30 пФ ( 5 пФ)
Макс. входное напряжение
400 <В (DC + A<С пик.)
Вход усилителя
Открытый (DC), <закрытый (АС), заземленный (GND)
Канал горизонтального отклонения
Коэф. <развертки (Кразв.)
0,1 <мкс/дел…0,1 с/дел.
Погрешность установки Кразв.
3 %
Регулировка Кразв.
Плавное перекрытие в 2,5 раза
Синхронизация
Источники синхронизации
Внутренний, <сеть, внешний
Режимы запуска развертки
Автоколебательный, ждущий, ТВ
Чувствительность
Внутренняя – 1 дел.; внешняя – 0,3 <В; <ТВ – 2 дел.
Уровень внеш <синхронизации
До 400 <В (DC + A<С пик.)
Вход внешней синхронизации
1 <МОм ( 3 %) / 20 пФ ( 5 пФ)
X-Y <вход
Полоса пропускания (-3 дБ)
0…1 <МГц (открытый вход)
10 Гц…1 МГц (закрытый вход)Коэффициент отклонения
Вход Х: 0,2 <В/<дел…0,5 В/дел
Разность фаз усилителей X, Y
30 <в диапазоне 0…50 кГц
Калибратор
Фома сигнала
Меандр
Частота сигнала калибровки
1 <кГц ( 2 %)
Уровень сигнала калибровки
0,5 <В <пик-пик ( 2 %)
ЭЛТ
Размер экрана
Диагональ 3”; площадь 8 10 дел. (1дел. = 6 мм)
Напряжение ускорения
1,3 <кВ
Цвет свечения
Зеленый
Общие данные
Напряжение питания
220 <В ( 10 %); (50 2) <Гц
Габаритные размеры
220 <х 90 <х 270 <мм (10А); 130 х 190 <х 270 <мм
Масса
3 <кг
