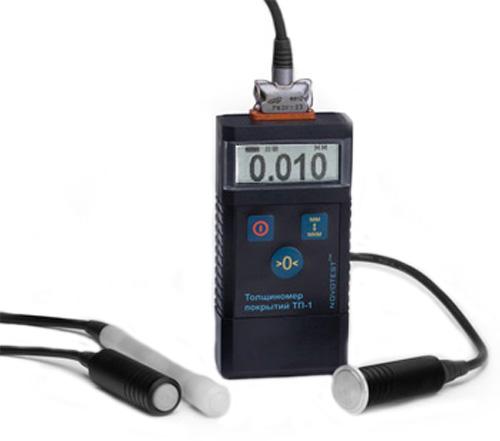

Толщиномер покрытий NOVOTEST ТП-1
| Толщиномер покрытий NOVOTEST ТП-1 является универсальным компактным прибором для измерения толщины диэлектрических и электропроводящих покрытий на ферромагнитных и неферромагнитных металлах. При подключении срециализированных датчиков измеряет также температуру, влажность, точку росы и шероховатость поверхностей. |
НАЗНАЧЕНИЕ:
Измерение толщины:
- диэлектрических и гальванических покрытий на сталях и других ферромагнитных основаниях: пластиковые, лакокрасочные, мастичные, анодноокисные, тефлоновые, радиопоглощающие;
- диэлектрических и гальванических покрытий на цветных металлах и других неферромагнитных сплавах: пластиковые, мастичные, лакокрасочные, тефлоновые, радиопоглощающие, анодноокисные и тп;
- битумных, мастичных и других толстослойных диэлектроческих защитных покрытий на различных металлах и сплавах (ферромагнитных и неферромагнитных);
Измерение влажности, точки росы, температуру в процессе проведения окрасочных работ.
Оценка шероховатости поверхности
ОСОБЕННОСТИ:
- универсальность - измерение толщины диэлектрических и гальванических покрытий на магнитных и немагнитных металлах и сплавах
- большой диапазон измеряемых толщин (0-60 мм)
- удобная и простая эксплуатация прибора
- минимум элементов, управляющих толщиномером покрытий
- наличие графического контрастного индикатора с автоматической подсветкой
- функция автоматического распознавания различных типов датчиков и индикация подключенного датчика
- возможность постоянно контролировать состояние заряда батареи прибора
- показания в мм и мкм
- подключение достаточного числа датчиков разных типов к одному толщиномеру
- режим калибровки для настройки толщиномера на разные материалы
- функция встроенного режима термокомпенсации для увеличения стабильной температуры замеров
Технические характеристики:
| Диапазон измеряемых толщин (в зависимости от типа датчика) | 0 мкм ... 60 мм |
| Габаритные размеры, мм | 120х60х25 |
| Рабочий диапазон температур, ° С | -5С...+40С |
| Питание | 2 элемента питания типа ААА |
| Время непрерывной работы, ч, не менее | 20 |
| Масса электронного блока с батареей, не более, кг | 0,2 |
Технические характеристики датчиков (преобразователей):
Покрытия на сталях (диэлектрические и электропроводящие покрытия на ферромагнитных металлах и сплавах)
| Тип датчика | датчик Ф-0,3* | датчик Ф-0,5 | датчик Ф-2 | датчик Ф-5 |
| Толщина покрытия | 0-300 мкм | 0-500 мкм | 0-2000 мкм | 0-5000 мкм |
| Погрешность измерений | ±(3% + 1 мкм) | ±(3% + 1 мкм) | ±(3% + 2 мкм) | ±(3% + 2 мкм) |
| Минимальная толщина основания | 1 мм | 1 мм | 1 мм | 1 мм |
| Минимальный диаметр основания | 40 мм | 40 мм | 40 мм | 50 мм |
| Габаритные размеры датчика | ?5х40 мм | ?8х15 мм | ?10х35 мм | ?18х40 мм |
Покрытия на немагнитных металлах (диэлектрические покрытия на неферромагнитных металлах и сплавах)
| Тип датчика | датчик НФ-0,5 | датчик НФ-2 |
| Толщина покрытия | 0-500 мкм | 0-2000 мкм |
| Погрешность измерений | ±(3% + 2 мкм) | ±(3% + 2 мкм) |
| Минимальная толщина основания | 1 мм | 1 мм |
| Минимальный диаметр основания | 40 мм | 40 мм |
| Габаритные размеры датчика | ?12х35 мм | ?12х35 мм |
Толстослойные покрытия на металлах (диэлектрические покрытия на ферромагнитных и неферромагнитных металлах и сплавах)
| Тип датчика | датчик М-12 | датчик М-30 | датчик М-60 |
| Толщина покрытия | 0-12 мм | 0-30 мм | 0-60 мм |
| Погрешность измерений | ±(3% + 0,02 мкм) | ±(3% + 0,03 мкм) | ±(3% + 0,05 мкм) |
| Минимальная толщина основания | 2 мм | 2 мм | 2 мм |
| Минимальный диаметр основания | 120 мм | 300 мм | 600 мм |
| Габаритные размеры датчика | ?15х50 мм | ?40х50 мм | ?70х60 мм |
Проведение измерений объектов с характеристиками толщины и диаметра основания менее указанных в таблице может потребовать дополнительную калибровку, значительное отступление от указанных параметров невозможно.
Измерение температуры, влажности и точки росы:
| Тип датчика | Диапазон измерений | Погрешность измерений | Габаритные размеры датчика, мм |
|
датчик ДТ* (температуры поверхности и окружающего воздуха) |
-50...+125 С | ±1 С | ?15х45 |
| датчик ДТВР* (температуры окружающего воздуха, влажности и росы) |
влажность: 0-100% температура: -50...125С точка росы: -15...40С |
±5% ±1 С ±2 С |
?15х120 |
Оценка шероховатости:
| Тип датчика | Толщина покрытия | Погрешность измерений | Габаритные размеры датчика, мм |
| датчик ДШ* | 2-300 мкм | ±(3% + 2 мкм) | ?18х40 |
*не стандартные датчики (цена отличается от цены стандартных)
Комплект поставки:
- электронный блок толщиномера покрытий
- один стандартный датчик (на выбор заказчика)
- комплект мер толщины покрытий
- эталонное основание
- 2 аккумулятора (типа ААА)
- зарядное устройство
- паспорт
- упаковочная тара
Дополнительные опции для заказа:
- свидетельсво о поверки
- дополнительные датчики
- дополнительные аккумуляторы
- дополнительное зарядное устройство
