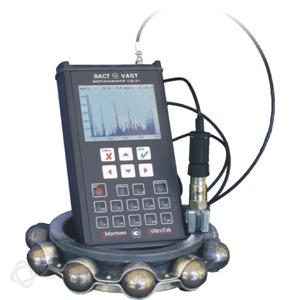

Виброанализатор СД-21
В виброанализаторе СД-21 применен 2-х канальный 24-х битный сигма-дельта АЦП. Прибор поставляется в легком металлическом корпусе и имеет повышенную защиту от воздействий окружающей среды(пылевлагозащищенное исполнение). Источником питания для виброанализатора СД-21 служит сменная батарея. Для измерения параметров вибрации могут использоваться различные вибропреобразователи, разных типов и разного исполнения.
Виброанализатор СД-21 двухканальный цифровой измеритель вибрации, сборщик данных и анализатор, который позволяет проводить:
Измерения для диагностики и мониторинга
- уровни вибрации в полосах, предусмотренных нормативными документами и ГОСТ
- временной сигнал (режим осциллографа)
- автоспектры
- пикфактор
- спектры огибающей компонент сигнала, выделяемых полосовыми фильтрами
- скорость вращения
- фаза и амплитуда сигнала на частоте вращения и ее гармониках
- запись длительного по времени сигнала, который ограничен по времени только объемом свободной памяти
Балансировку роторов:
- 1, 2, 3-х плоскостная балансировка
- балансировка по коэффициентам влияния
- до 8-ми точек контроля
- подпрограммы для оценки пробных масс, распределения балансировочных масс
- выбор направления увеличения фазы и угла установки корректирующих масс (против или по направлению вращения машины)
- контроль достоверности результатов по величине дисперсии сигнала
- сопряжение результатов измерения фаз с приборами, имеющими сдвиг фазы
- контроль в процессе измерения сигнала с датчика оборотов
- формирование протоколов балансировки
Виброналадка:
- амплитудно-фазочастотные характеристики при пуске или выбеге машины (до 16-ти каналов измерения)
- анализ резонансов, возбуждаемых ударом, определение декрементов и частот затухания собственных колебаний
- расчет параметров для проведения центровки валов по результатам измерений несоосности с помощью индикаторов или щупов.
Технические характеристики виброанализатора СД-21
| Вход | |
| Количество каналов |
два аналоговых канала, один канал синхронизации |
| Типы входов |
линейный (2 канала), ICP акселерометр (2 канала), датчик оборотов (1 канал) |
| Типы преобразователей |
акселерометры, датчики оборотов, токоизмерительные клещи, микрофон |
| Интегрирование на входе |
аналоговое (1 ступень), цифровое (1 или 2 ступени) |
| Частотный диапазон |
0.5 - 25600 Гц |
| Максимальная неравномерность АЧХ |
+ / - 5% |
| Линейный вход |
от -3В до +3В |
| Параметры вибрации | |
| Измеряемые величины |
виброперемещение, виброускорение, виброскорость, электрическое напряжение и ток |
| Детектор | СКЗ, пик-пик (размах), пик, пик-фактор |
| Полосы для измерения вибрации: | |
| - по ГОСТам |
2..1000, 10..1000, 10..2000 Гц |
| - дополнительные |
2-200, 3-300, 5-500, 10-5000, 500-2500, 625-1250, 1200-2500, 2500-5000, 5000-1000, 10000-25000,17000-25000 Гц |
| Диапазоны измерения СКЗ: |
|
| - виброускорение, м/с2 |
от 0,05 до 1000 |
| - виброскорость, мм/с |
от 0,1 до 100 |
| - виброперемещение, мкм |
от 1 до 1000 |
| Спектральный анализ | |
| Граничные частоты, Гц |
25, 50,100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 |
| Частотное разрешение |
400, 800, 1600 полос |
| Динамический диапазон |
не хуже 70 дБ |
| Детектор огибающей с полосовыми фильтрами: | |
| - 1/3 октавные |
800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000Гц |
| - 1/1 октавные |
50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 8000, 16000Гц |
| Измерения фазы и амплитуды для балансировки | |
| Диапазон частот вращения |
0.5 - 1700 Гц |
| Погрешность по частоте |
+/- 1% |
| Погрешность по фазе |
+/- 5 гр. |
| Погрешность по амплитуде |
+/- 1дБ |
| Автоматический контроль |
качества измерений, наличия и формы сигнала с датчика положения вала |
| Единицы измерения амплитуды |
дБ, мм/с, g, м/с2, мкм (Пик, Пик-Пик, СКЗ) |
| Встроенный источник для питания фотодатчика |
5В пост. тока, 15мА |
| Амплитудно-фазочастотные характеристики при разгоне-выбеге | |
| Диапазон частот вращения, Гц |
от 0.5 до 1700 |
| Диапазон частот, Гц |
от 0.5 до десятой гармоники частоты вращения |
| Количество отсчетов |
до 200 по 2-м гармоникам |
| Количество гармоник |
1-6 |
| Общие данные | |
| Графический дисплей |
с подсветкой, 320х240 точек, размером 80х60 мм, |
| Мембранная клавиатура |
20 многофункциональных кнопок |
| Порт для обмена данных |
СОМ (RS-232) |
| Встроенные функции |
самотестирование и калибровка |
| Степень защищенности |
пылевлагозащищенное исполнение |
| Диапазон рабочих температур |
от -20 до +50 оС |
| Вес | 0.8 кг |
| Размеры | 110х207х35 мм |
| Время работы от аккумулятора |
в стандартном режиме не менее 8 часов со сменным аккумулятором |
| Тип батареи |
Никельметаллгидридная, быстросъемная |
| Время заряда |
не более 2,5 ч., в приборе или отдельно |
