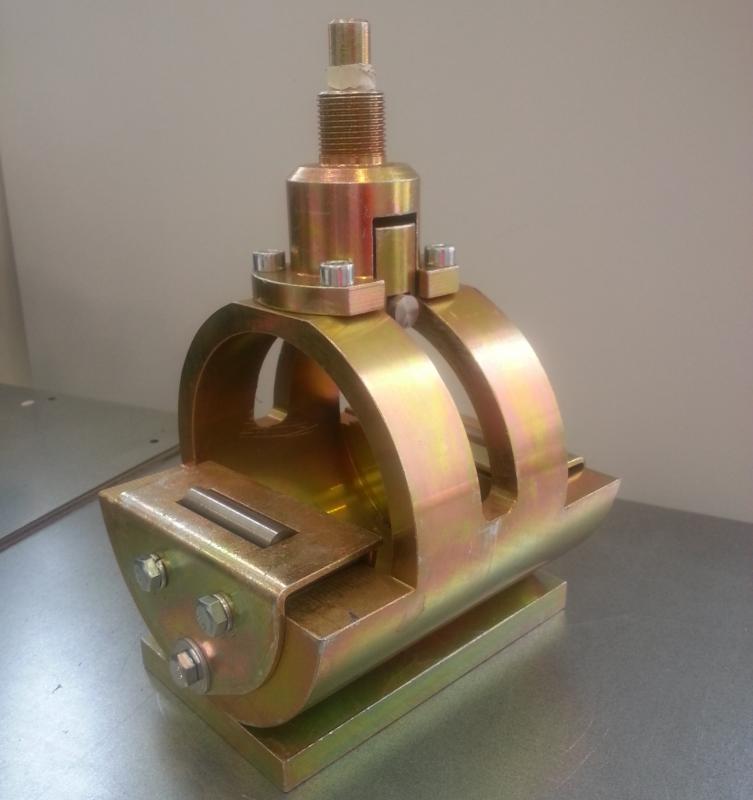

Приспособление к прессу ПИ
![](/images/tovar/item3259_3.jpg)
Оборудование для испытаний цемента, гипса - Приспособление ПИ.
Назначение
Приспособление ПИ предназначено для испытания цементных образцов балочек на изгиб по ГОСТ 310.4-81.
Устройство и принцип работы
Схема приспособления приведена на рис.1, и состоит из корпуса , в верхней плите которого центрально в направляющей втулке вертикально перемещается шток с неподвижно закрепленным верхним роликом.
Нижние ролики установлены в двух одинаковых опорных гнездах на расстоянии по центрам 100+0,15 мм. Для регулировки опорные гнезда перемещаются по винту гайками.
Опорное гнездо состоит из ролика , сегмента , обоймы , роликов относительно горизонтальной оси , лежащей на нижней опорной плоскости образца и являющейся осью продольной симметрии. Такая конструкция опорного гнезда исключает косой изгиб, который может быть вызван неплоскостностью опорных поверхностей образца.
Для испытания образец балочки устанавливают симметрично на опорные гнезда , и опускают на него шток с верхним роликом . Далее приспособление вместе с установленным образцом центруют на плите испытательного пресса.
Нагружение приспособления до разрушения образца проводят в соответствии с ГОСТ 310.4-81.
Комплект поставки
- Приспособление в комплекте - 1 экз.;
- Паспорт - 1 экз.;
- Сертификат о калибровке - 1 экз.
Параметр | Значение |
---|---|
Размер испытываемых цементных образцов, мм |
40х40х160 |
Габаритные размеры приспособления (длина х ширина х высота), мм, не более |
133х120х183 |
Масса, кг, не более |
5,5 |
