Батометр-бутылка ГР-16 на штанге предназначается для отбора пробы воды со взвешенными насосами при длительном наполнении.

Описание батометра-бутылки ГР-16 на штанге

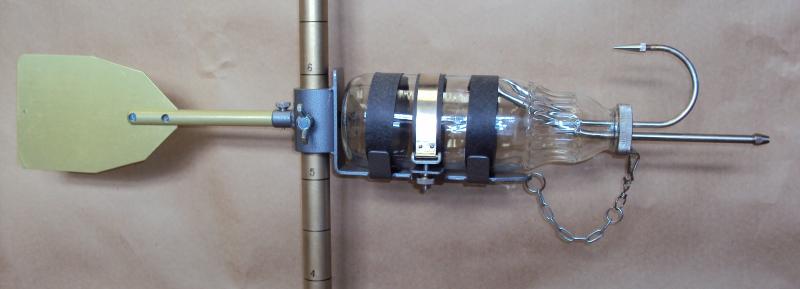

Устройство состоит из батометра-бутылки, обоймы и хвостового оперения. Штанга в комплект поставки устройства не входит. Батометр-бутылка представляет собой стеклянную литровую бутылку с металлической головкой. На горлышке бутылки прикреплён хомут с двумя зажимами, при помощи которых головка плотно прижимается к отверстию бутылки. Головка состоит из пробки, через которую проходит заборная и воздухоотводная трубка. Заборная трубка направлена против течения, а воздухоотводная по течению. Прибор используется для взятия проб со взвешенными наносами с глубин потока до 4 метров, как в отдельных точках, так и интеграционным способом.

Пробы воды со взвешенными наносами берутся батометром - бутылкой на штанге интеграционным способом по глубине потока. В данных условиях это устройство может использоваться на глубине не более 1,5 метра и для взятия проб в отдельных точках. При скоростях течения менее 1 м/c необходимо пользоваться насадками 6 мм для заборной трубки и 1,5 мм для воздухоотводной. При скоростях течения от 1 м/с до 2 м/с должны использоваться насадки диаметром 4 мм для заборной трубки и 2 мм для воздухоотводной. При скоростях течения свыше 2 м/ceк следует пользоваться насадками диаметром 4 мм для заборной трубки и 4 мм для воздухоотводной трубки. Работа с батометром - бутылкой на штанге проводится с лодки, катера, понтона, а также с мостовых переходов.

Перед началом работы устройство закрепляется винтом на штанге. Штанга используется стандартная диаметром 28 мм (ГР-56М). Бутылка поворачивается в обойме так, чтобы трубки размещались в одной вертикальной плоскости. Устройство ориентируется со штангой отверстием заборной трубки навстречу течения и опускается в поток по вертикали до требуемой глубины. Начало и непрерывность наполнения бутылки сопровождается и контролируется выходом на поверхность воды непрерывного потока пузырьков воздуха. При интеграционном способе взятие проб, батометр опускается по вертикали от поверхности до дна реки и поднимается на поверхность непрерывным его передвижением с возможно малой, но равномерной скоростью с таким расчётом, чтобы наполнение бутылки протекало непрерывно и по всему пути. Контролем последнего служит объем взятой пробы. Объем пробы должен быть несколько меньше полной ёмкости бутылки батометра. При взятии проб в отдельных точках сигналом окончания выдержки устройства служит прекращение выхода пузырьков воздуха на поверхность.

После извлечения из воды бутылка вынимается из обоймы (или оставляется в обойме, если это удобно), головка бутылки открывается, и проба выливается в специально приготовленный сосуд. Перед выливанием пробы, с целью предотвращения осаждения частиц наноса на стенках бутылки. проба в бутылке энергично взбалтывается вращательным движением вокруг оси бутылки. Пробка головки бутылки открывается, бутылка мгновенно и вертикально опрокидывается в большую воронку, через которую, не выплёскиваясь, проба переливается в сосуд. Образование в бутылке вихревого тока способствует быстрому и полному удалению из неё воды наносами.

После этого головка закрывается затягиванием зажимов, бутылка ставится в обойму, зажимается лентой и устройство готов к взятию пробы. При работе с батометром ГР-16 необходимо перед опусканием его в воду продуть воздухоотводную трубку, так как при выливании пробы в неё могут попасть. Капли воды, создающие пробку, которая мешает свободному выходу воздуха из бутылки и забору в неё пробы. После окончания работы, металлические части обоймы и головки прибора вытираются сухой тряпкой, бутылка ополаскивается чистой водой и просушивается. Бутылка вставляется в обойму со снятым хвостовым оперением.

Технические характеристики батометра-бутылки ГР-16 на штанге

Комплект поставки батометра-бутылки ГР-16 на штанге

Примечание: * - штанга поставляется по заказу.
