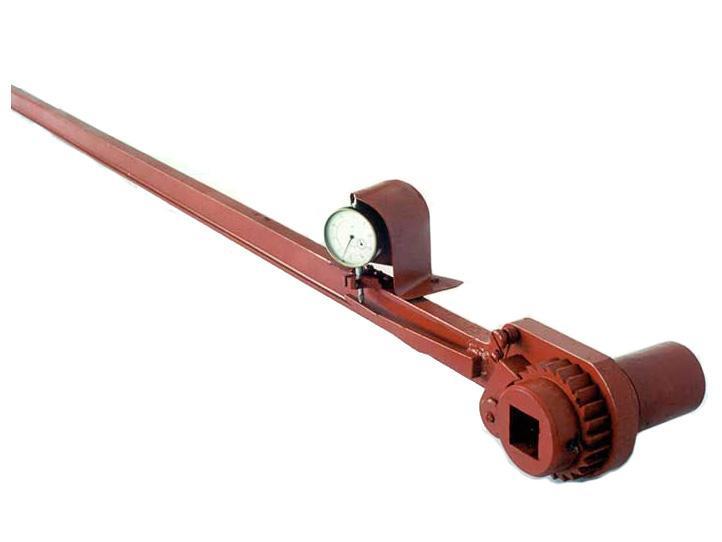

Динамометрический ключ КМШ-1400
Ключ моментный шкальный КМШ-1400 предназначен для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Область применения: сборочные операции в автостроении, машиностроении, электромашиностроении, в строительстве зданий и сооружений, техническом обслуживании и ремонте промышленных изделий.
Основные технические характеристики:
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, Нм | 600-1400 |
| Предел допускаемой относительной погрешности, % |
± 2 при первичной поверке ± 5 при периодической поверке |
| Размер внутреннего присоединительного квадрата, мм | 32 |
| Размер наружного присоединительного квадрата при использовании вставки 32/25 мм | 25 |
| Масса ключа, кг, не более | 10,2 |
| Габаритные размеры, мм, не более: длина х ширина х высота | 1582х164х85 |
| Диапазон рабочих температур, ºC | от 5 до 35 |
| Наработка на отказ, циклов, не менее | 100 000 |
| Средний срок службы, лет, не менее | 5 |
Принцип действия ключа основан на зависисмости стрелы прогиба тела ключа от приложенного крутящего момента силы и преобразовании стрелы прогиба в отклонение стрелки индикатора ключа, прямо пропорциональное измеряемому моменту у затяжки. Величина воспроизводимого крутящего момента силы на шкале индицируется в условных единицах.
Ключ состоит из головки, переходящей в упругое тело, заканчивающееся рукояткой, храповика, рычага, индикатора. Упругое тело представляет собой стержень двутаврового сечения. К упругому телу на одном конце закреплен храповик с внутренним присоединительным квадратом для установки сменных головок. На этом же конце жестко закреплен рычаг, в который упирается измерительный наконечник индикатора. Индикатор часового типа закреплен в кронштейне, установлен на упругом теле ключа.
