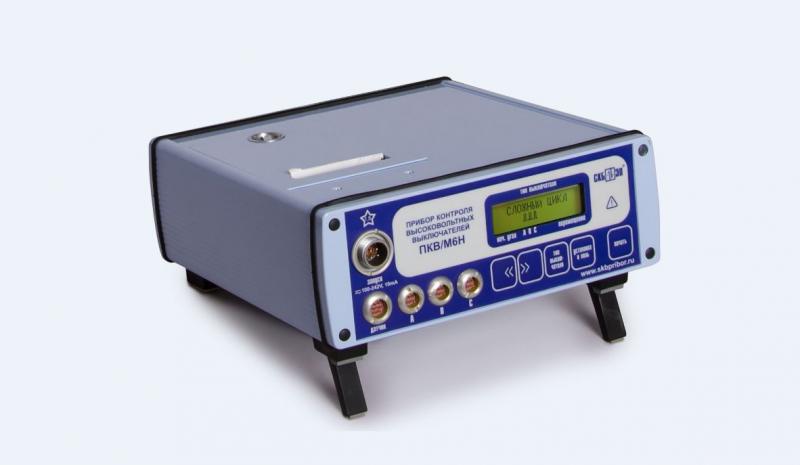

Прибор ПКВ/М6Н
| Прибор ПКВ/М6Н разработан специально для монтажно-наладочных организаций. Его успешно применяют и положительно о нем отзываются такие организации, как ОАО «Электросетьсервис ЕНЭС», Уралтехэнергосервис, «Инженерный центр энергетики Урала», ЗАО АК «АЛРОСА», ООО «УЭТМ-Монтаж» и многие другие. | |||
| . | |||
| КАКОЕ КОММУТАЦИОННОЕ ОБОРУДОВАНИЕ ПРОВЕРЯЕТ: | |||
| Прибор ПКВ/М6Н в облегченной комплектации подходит для вакуумных высоковольтных выключателей. | |||
| ПАРАМЕТРЫ ИЗМЕРЕНИИ ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ: | |||
ВРЕМЕННЫЕ ХАРАКТЕРИСТИКИ Для вакуумных выключателей, в соответствии с инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик. Обладая высокой разрешающей способностью и точностью измерения интервалов времени, прибор ПКВ/М6Н измеряет собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов, с погрешностью не более ±0,1мс.
Для большинства марок вакуумных выключателей скорость движения подвижных контактов не нормируется и при эксплуатации выключателей не контролируется. У отдельных марок вакуумных выключателей скорость движения подвижных контактов нормируется косвенным образом – по времени прохождения контрольного участка хода. Такие выключатели комплектуются специальным устройством (входит в комплект ЗИП выключателя) для контроля времени прохождения контрольного участка хода (изолированный участок) во время динамического включения и отключения выключателя. При этом специальное устройство подключается к каналу С прибора и прибор автоматически определяет время прохождения изолированного участка хода.
ПАРАМЕТРЫ ХОДА
У многих марок вакуумных выключателей нормируются параметры хода: подвижных контактов, изоляционной тяги, поджима контактов, износа контактов. Эти параметры нормируются для статических положений выключателя и определяются с помощью измерительного инструмента, указанного в руководстве по эксплуатации выключателя (штангенциркуль, линейка и т.д.). Контроль этих параметров штатными средствами контроля не вызывает затруднений при эксплуатации выключателей и особой необходимости контроля этих параметров в динамике, используя прибор, нет.
|
|||
| . | . | ||
| ОПЕРАТИВНЫЕ РЕЗУЛЬТАТЫ ДИАГНОСТИКИ: | |||
| Особенностью ПКВ/М6Н является встроенный термопринтер, существенно упрощающий обращение с прибором и повышающий оперативность контроля. | |||
РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ПРИБОРА:
Временные характеристики контролируются как в простых операциях "О" и "В", так и в сложных циклах. Прибор ПКВ/М6Н не имеет встроенного коммутатора, поэтому по заказу может дополнительно комплектоваться пультом ПУВ-10 или ПУВ-50 для задания сложных и простых операций, а также прибором ПУВ-регулятор для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях.
ИЗМЕРЕНИЕ ХАРАКТЕРИСТИК ВАКУУМНЫХ ВЫКЛЮЧАТЕЛЕЙ
Измерение характеристик выключателей проводится в операциях включение (В) и отключение (О), а также в сложных циклах.
В сложных циклах прибором автоматически рассчитываются параметры сложных циклов.
В операциях "В" и "О" прибором автоматически рассчитываются следующие параметры:
- собственное время включения/отключения выключателя;
- разновременность по времени размыкания/замыкания разных полюсов (дугогасительных устройств) при отключении/включении;
- дребезг контактов по времени при включении/отключении;
- время прохождения контрольного участка хода специального устройства из комплекта ЗИП выключателя;
- график замыкания/размыкания контактов в зависимости от времени.
Краткая методика контроля вакуумного выключателя прибором ПКВ/М6Н в облегченной комплектации:
- Присоединить кабель датчика, три кабеля полюсов и кабель запуска;
- Включить питание прибора;
- Через 10 с (после того как прибор автоматически проведет самоконтроль, а принтер распечатает дату и время) произвести пуск выключателя;
- Через 5–6 с после пуска принтер прибора начнет печатать таблицу измеренных характеристик и графики полученных результатов. Только график позволяет качественно оценить состояние выключателя и диагностировать неисправность.
Типовой результат контроля вакуумного выключателя ВВТЭ-10 прибором ПКВ/М6Н в простых циклах
Цена: 115610 руб.
