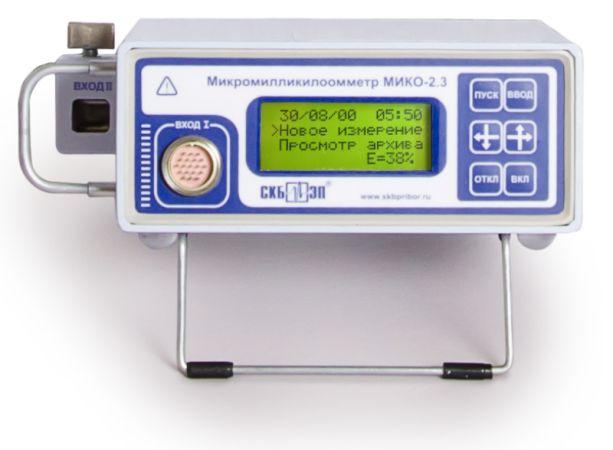

МИКРОМИЛЛИКИЛООММЕТР МИКО-2.3
| САМЫЙ МАЛЕНЬКИЙ МИКРООММЕТР ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ НА САМОМ БОЛЬШОМ ТОКЕ | |||
|
МИКО-2.3 превосходит по этим параметрам все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе 10÷500А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2.7 кг выдает ток 1000А. Большой ток прожигает окисные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления. МИКО-2.3 соответствует международному стандарту МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)), который регламентирует силу измерительного тока для микроомметров от 50А до номинального тока контролируемого объекта, что исключает ошибочные результаты диагностики. |
|||
| . | |||
| 4 ФУНКЦИИ В 1 ПРИБОРЕ | |||
| МИКО-2.3 работает в четырех режимах: микроомметр, миллиомметр, килоомметр и термометр. Прибор представляет собой портативную мини-лабораторию, позволяющую охватить все задачи измерения сопротивления в электрооборудовании. | |||
| . | |||
| РЕЖИМ МИКРООММЕТРА Измерение переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений в диапазоне 1 мкОм ÷ 100 мОм. РЕЖИМ МИЛЛИОММЕТРА Измерение активных сопротивлений в цепях с большой индуктивностью (трансформаторы, электромагниты, электродвигатели и т.п.) в диапазоне 0,1мОм ÷ 1000 Ом. РЕЖИМ КИЛООММЕТРА измерение сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения в диапазоне 60 Ом ÷ 300 кОм. РЕЖИМ ЦИФРОВОГО ТЕРМОМЕТРА Измерение температуры обмоток, масла, воздуха в диапазоне -20ºС ÷ +120ºС. |
|||
| . | |||
| МАЛЫЙ ВЕС И АВТОНОМНОЕ ПИТАНИЕ | |||
| Эти параметры дают возможность пользоваться МИКО-2.3 не с земли, а находясь на крышке выключателя или трансформатора, или в люльке подъемника. Поэтому длина и вес кабелей у прибора существенно меньше, и подниматься и спускаться с оборудования нужно только один раз, а не два, как при измерении прибором, питающимся от сети. Для полного заряда аккумулятора достаточно четырех минут. | |||
| . | |||
| УНИКАЛЬНАЯ КОНСТРУКЦИЯ КАБЕЛЕЙ | |||
| Входные кабели МИКО-2.3 оснащены зажимами типа «крокодил с встроенной струбциной» уникальной конструкции, не имеющей аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение к объекту, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта. | |||
Область применения микромилликилоомметра МИКО-2.3
|
Измеряемая цепь |
Режим измерения |
Диапазон измерения МИКО-2.3 |
Типовой диапазон сопротивления измеряемой цепи |
|
Высоковольтные выключатели |
|||
| Сопротивление главных контактов высоковольтных выключателей | микроомметр | от 1 до 105 мкОм | от 8 до 2000 мкОм |
| Сопротивление обмоток электромагнитов включения/отключения | миллиомметр | от 0,1 до 1000 Ом | от 1 мОм до 100 Ом |
| Сопротивление обмоток двигателей завода пружин привода | миллиомметр | от 0,5 до 100 Ом | |
| Сопротивление предвключаемых резисторов | килоомметр | от 0,1 до 300 кОм | от 100 до 1000 Ом |
| Сопротивление двигателей воздушных выключателей (омметр) | килоомметр | от 100 Ом до 15 кОм | |
| Сопротивление уравнивающих резисторов выключателей типа МКП-110 | килоомметр | от 750 до 1000 Ом | |
|
Выключатели нагрузки (электромагнитные, элегазовые, вакуумные) |
|||
| Сопротивление главных контактов выключателей | микроомметр |
от 1 до 105 мкОм | от 8 до 2000 мкОм |
| Сопротивление обмоток электромагнитов включения/отключения | миллиомметр | от 0,1 до 1000 Ом | от 1 мОм до 100 Ом |
| Сопротивление обмоток двигателей завода пружин привода | миллиомметр | от 0,5 до 100 Ом | |
|
Разъединители, отделители и короткозамыкатели |
|||
| Сопротивление главных контактов | микроомметр |
от 1 до 105 мкОм | от 8 до 2000 мкОм |
| Сопротивление обмоток двигателей завода пружин привода | миллиомметр | от 0,1 до 1000 Ом | от 1 мОм до 100 Ом |
|
Комплектные распределительные устройства внутренней и наружной установок |
|||
| Сопротивление главных контактов | микроомметр миллиомметр |
от 1 до 105 мкОм от 0,1 до 1000 Ом |
от 8 до 2000 мкОм |
| Сопротивление обмоток электромагнитов включения/отключения | миллиомметр | от 0,1 до 1000 Ом | от 1 мОм до 100 Ом |
| Сопротивление обмоток двигателей завода пружин привода | миллиомметр | от 0,5 до 100 Ом | |
|
Силовые трансформаторы, автотрансформаторы и масляные реакторы |
|||
| Измерение электрического сопротивления постоянному току обмоток трансформатора | миллиомметр | от 0,1 до 1000 Ом | от 0,5 мОм до 10 Ом |
|
Трансформаторы напряжения (электромагнитные и емкостные) |
|||
| Измерение электрического сопротивления обмоток постоянному току | миллиомметр килоомметр |
от 0,1 до 1000 Ом от 0,1 до 300 кОм |
от 0,05 до 500 мОм от 100 Ом до 100 кОм |
|
Трансформаторы тока |
|||
| Сопротивление вторичных обмоток трансформаторов тока и напряжения | миллиомметр | от 0,1 до 1000 Ом | от 0,050 до 500 мОм |
|
Сборные и соединительные шины |
|||
| Тестирование кабельных и шинных соединений | микроомметр | от 1 до 105 мкОм | от 1 до 100 мкОм |
|
Силовые кабельные линии |
|||
| Контроль кабельных линий | миллиомметр | от 0,1 до 1000 Ом | от 1 мОм до 100 Ом |
|
Предохранители, предохранители-разъединители на напряжение выше 1кВ |
|||
| Измерение электрического сопротивления постоянному току токоведущей части патрона предохранителя-разъединителя | миллиомметр | от 0,1 до 1000 Ом | от 0,1 до 10 мОм |
|
Контактные соединения проводов, грозозащитных тросов, сборных и соединительных шин |
|||
| Измерение переходных сопротивлений | микроомметр | от 1 до 105 мкОм | от 1 до 100 мкОм |
|
Электрооборудование систем возбуждения генераторов и синхронных компенсаторов |
|||
| Измерение электрического сопротивления постоянному току обмоток трансформаторов и электрических машин в системах возбуждения | миллиомметр | от 0,1 до 1000 Ом | от 0,5 мОм до 10 Ом |
|
Электроустановки зданий и сооружений (автоматические выключатели) |
|||
| Тестирование контактов | микроомметр | от 1 до 105 мкОм | от 1 до 100 мкОм |
|
Вагоны, рельсы |
|||
| Контроль сопротивлений рельсовых соединений | микроомметр миллиомметр |
от 1 до 105 мкОм от 0,1 до 1000 Ом |
от 100 мкОм до 100 Ом |
| Контроль сопротивлений колесных пар вагонов | миллиомметр | от 0,1 до 1000 Ом | от 1 до 100 мОм |
Сравнительная таблица характеристик
универсальных и специализированных измерительных приборов
| Универсальный МИКО-2.3 |
Универсальный РЕТ-МОМ |
Импортозамещение КИПиА | Микроомметр ТС-200 |
Миллиомметр ПФИ-24-10Р |
Килоомметр Виток |
||
| DMOM-600 | DLRO600 | ||||||
|
МИКРООММЕТР |
|||||||
| Диапазон измерения | 10-6 – 0,1 Ом | 10-6 – 0,1 Ом | 10-6 – 5 Ом | 0,1-3 – 1 Ом | 10-6 – 10 Ом | - | - |
| Диапазон токов | 50 - 1000 А | 20 - 600 А | 1 - 600 А | 10 - 600 А | 0,25 - 200 А | - | - |
| Основная погрешность | ±0,2% | ±1% | ± 1% | ± 1% | ± 0,25% | - | - |
|
МИЛЛИОММЕТР |
|||||||
| Диапазон измерений | 10-4 – 103 Ом | 10-3 – 2∙102 Ом | 1,5∙10-3 – 5 Ом | - | - | 10-4 – 2∙103 Ом | - |
| Диапазон токов | 5∙10-4 - 5 А | 10-2 - 12 А | 5 - 10 А | - | - | 10-3 – 10 А | - |
| Основная погрешность | ±0,2% | ±1% | ± 1% | - | - | ±0,2% | - |
| Функция пересчета сопротивлений обмоток | - | - | Только приведение к паспортной температуре | - | |||
|
КИЛООММЕТР |
- | ||||||
| Диапазон измерений | 100 – 3∙105 Ом | - | - | - | - | - | 10-3 –105 Ом |
| Допустимое наведенное напряжение | 5 кВ | - | - | - | - | - | 0 кВ |
| Основная погрешность | ± 0,5% | - | - | - | - | - | ± 0,5% |
|
ТЕРМОМЕТР |
- | ||||||
| Диапазон измерения | –20 – +120 ˚С | - | - | - | - | - | - |
| . | |||||||
| Архив в приборе | 64 измерения |
||||||
| Связь с ПК | RS-232 |
RS-232 |
RS-232 |
||||
| Питание |
сеть, внутренний аккумулятор |
сеть | сеть | сеть | сеть | сеть, внутренний и автомобильный аккумулятор | сеть |
| Рабочий диапазон температур | –20 – +40˚С | –20 – +50 ˚С | –10 – +50 ˚С | - | –5 – +35 ˚С | –20 – +40 ˚С | +5 – +40 ˚С |
| Масса | 2,7 кг | 25 кг | 15 кг | 14,5 кг | 5 кг | 7 кг | 4 кг |
МИКО-2.3 в режиме микроомметр с приборами других производителей
| МИКО-2.3 | Импортозамещение КИПиА | МКИ-200 | ТС-200 | ||
| DMOM-600 | DLRO600 | ||||
|
Область применения (измерение электрического сопротивления) |
|||||
| Измерения переходного сопротивления высоковольтных выключателей со встроенными трансформаторами тока и без них, а так же разборных и неразборных соединений. | |||||
| Обмотки силовых трансформаторов и трансформаторов тока, электродвигателей, электромагнитов; шунтирующие резисторы дугогасительных устройств; температуры масла, воздуха. | |||||
|
Характеристика |
|||||
| Диапазон измерений сопротивления | 1 мкОм – 100 мОм | 1 мкОм – 5 Ом | 0,1-3 – 1 Ом | 1 мкОм – 20 Ом | 1 мкОм – 10 Ом |
| Диапазон силы измерительного тока | 0,05 мА – 1000 А | 1 - 600 А | 10 - 600 А | 200 А | 0,25 – 200 А |
| Погрешность измерения | ±0,2% | 10 A до 49.9 A: 1% ±2 мкОм 50 A до 600 A: 1% ±1 мкОм |
Напряжение:
±0.5% ± 0.1 мВ
Ток: ±0.5% ± 0.1 А
Сопротивление: больше 1%
от 100мкОм до 100мОм |
±1% | ±(0,1 – 0,25%) |
| Рабочая температура | -20 – +40 °С | -10 – +50 °С | - | -10 – +10 °С | -5 – +35 °С |
| Дисплей | Алфавитно-цифровой 4-х строчный |
Монохромный ЖК 128*64 | Монохромный ЖК | Цифровой однострочный | Алфавитно-цифровой 2-х строчный |
| Связь с ПК | RS-232 | RS-232 | RS-232 | ||
| Управление прибором от ПК | |||||
| Встроенное аккумуляторное питание | |||||
| Время заряда аккумулятора | 5 минут | - | |||
| Габариты, мм. | 150х190х75 | 457х178х381 | 410х250х270 | 350х230х130 | 430х220х330 |
| Масса (без кабелей), кг. | 2,7 | 15 | 14,5 | 8 | 5 |
|
Функционал |
|||||
| Полностью автоматический режим измерения переходного сопротивления высоковольтного выключателя с ТТ |
|||||
| Архив измерений на компьютере | |||||
| Архив измерений в приборе | (64 измерения) |
||||
