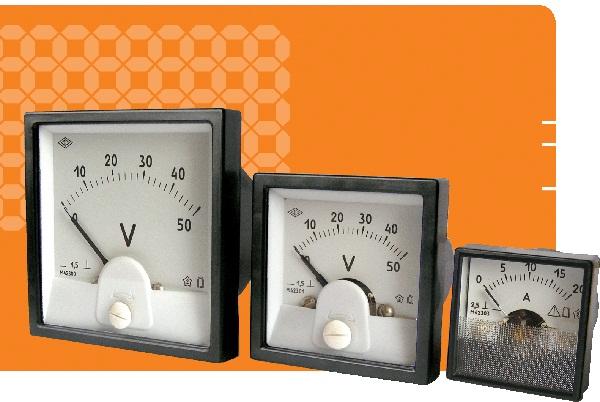

Вольтметр,амперметр
Приборы данной группы предназначены для измерения тока и напряжения в электрических цепях переменного тока и выпускаются двух видов:
- магнитоэлектрической системы с выпрямителем;
- электромагнитной системы.
Приборы позволяют измерять токи в пределах от 25 µА до 100 А и напряжения от 0,5 V до 750 V при прямом включении. Для расширения диапазона измерения: по току применяются трансформаторы тока типа ТОП-0,66, по напряжению - трансформаторы напряжения.
Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения про желанию заказчика.
По конструктивному исполнению, приборы для измерения переменного тока делятся на две группы:
- приборы с квадратными лицевыми панелями и круглыми корпусами;
- приборы с квадратными лицевыми панелями и квадратными корпусами. Степень защиты корпусов – IP50 или IP54, степень защиты токоведущих стержней – IP00.
|
Тип прибора |
Ц42302 |
Э42701 |
Ц42300 |
Э42700 |
Ц42702 |
Э42702 |
|
Размер лицевой панели, mm |
60х60 |
60х60 |
80х80 |
80х80 |
120х120 |
120х120 |
|
Вырез в щите, mm |
d57,5 |
d57,5 |
d77,5 |
d77,5 |
112х112 |
112х112 |
|
Длина шкалы, mm, не менее |
36 |
36 |
56 |
56 |
98 |
98 |
|
Класс точности |
µА – 1,5;2,5 |
А – 1,5;2,5 |
2,5 |
А – 1,5;2,5 |
1,5 |
1,5 |
|
mА,V – 2,5 |
V – 2,5 |
V – 2,5 |
||||
|
Масса, kg, не более |
0,2 |
0,25 |
0,25 |
0,25 |
0,45 |
0,45 |
|
Ц42702 |
||
|
Конечное значение диапазона измерений |
Способ включения |
Условия эксплуатации |
|
mA - 10; 20; 30; 50; 100; 250; 500 |
Непосредственно |
Температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С. Нормальная область частот 50-1000 Hz. Виброустойчивость: ускорение 5 m/s2 частота 20 Hz. Вибропрочность: ускорение 15 m/s2,частота 30 Hz. Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min. |
|
V – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 |
||
|
V – 450; 500; 600; 750 |
Через трансформатор напряжения со вторичным напряжением 100 V |
|
|
kV - 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125;150; 175; 200; 250; 400; 600 |
||
|
Ц42300, Ц42302 |
||
|
µA – 25*; 50; 100; 200; 300; 500 |
Непосредственно |
Температура -30...+50 °С, относительная влажность 95 % при температуре +35 °С. Нормальная область частот 45-1000 Hz. Рабочая область частот 30-45, 1000-20000 Hz для mA иµA; 30-45; 1000-10000 Hz дляV. Вибропрочность: ускорение 5...30 m/s2,частота 10...70 Hz. Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min. |
|
mА - 1; 5; 10; 15; 10-30; 15-50; 30-100; 50-150; 100-300; 150-500; 300-1000 |
||
|
V - 0,5-3; 1-7,5; 2-15; 30; 50; 75; 150; 250; 300; 500; 600 |
||
|
*– только для микроамперметра Ц42302 Возможно изготовление вольтметров Ц42300, Ц42302 для эксплуатации в условиях умеренного климата при температуре от -50 до +60 °С и относительной влажности 95 % при температуре плюс 35 °С. |
||
|
Э42702 |
||
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
|
mА - 100; 250; 400; 600 |
Непосредственно |
Температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С. Виброустойчивость: ускорение 5 m/s2, частота 20 Hz. Вибропрочность:ускорение 15 m/s2, частота 30 Нz. Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в минуту. Нормальная частота и область частот: 45-65, 50, 60, 200, 500, 1000 Hz |
|
А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100 |
||
|
А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
Через трансформатор тока с вторичным током 1 или 5 А |
|
|
kA - 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 |
||
|
Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2) |
||
|
А - 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100 |
Непосредственно |
|
|
А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400 |
Через трансформатор тока с вторичным током 1 или 5 А |
|
|
kA - 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40 |
||
|
Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6) |
||
|
A - 1; 3; 5; 10 |
Непосредственно |
|
|
А -1; 10 |
Через трансформатор тока с вторичным током 1 А |
|
|
A - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150 |
Через трансформатор тока с вторичным током 5 А |
|
|
kА- 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10 |
||
|
Э42700, Э42701 |
||
|
mА* - 100; 250; 400; 600 |
Непосредственно |
температура -40...+50 °С, относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 5...30 m/s2,частота 10...70 Hz. Ударопрочность: ускорение 70 m/s2, частота ударов 10...50 в min. Нормальная частота и область частот: 45-65; 50,180-550; 60, 180-550; 800,1000 Hz.(для амперметров); 45-65,50,60,200,400,500,800, 1000 Hz.(для вольтметров) |
|
А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* |
||
|
А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
Через трансформатор тока с вторичным током 1* или 5 А |
|
|
kA - 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 |
||
|
V - 10; 30; 50; 100; 150; 250; 400; 500; 600; 750 |
Непосредственно |
|
|
V - 400; 450; 500; 600; 750 |
Через трансформатор напряжения с вторичным напряжением 100 V |
|
|
kV* - 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 |
||
|
* - только для Э42700 Примечание: амперметры и килоамперметры Э42700 могут быть изготовлены с коэффициентом перегрузки 2. Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1А. |
||
