Жидкостной анализатор ртути
Анализатор ртути «Юлия-5К»
Анализатор ртути «Юлия-5К» представляет собой настольный прибор, который предназначен для анализа жидких проб на уровне ПДК, а также проб твердых объектов (почва, пищевая и парфюмерно-косметическая продукция, игрушки, ртутьсодержащие отходы), предварительно переведенных в раствор в процессе пробоподготовки. Применение сорбента «Чистый воздух» расширяет аналитические возможности анализатора до прямого анализа атмосферного воздуха и воздуха рабочей зоны на уровне ПДК.
В настоящее время анализатор ртути «Юлия-5К» выпускается в трех модификациях, отличающихся диапазоном измерений и погрешностью измерений, а также выходом измерительной информации (на цифровое табло или дополнительно на персональный компьютер).

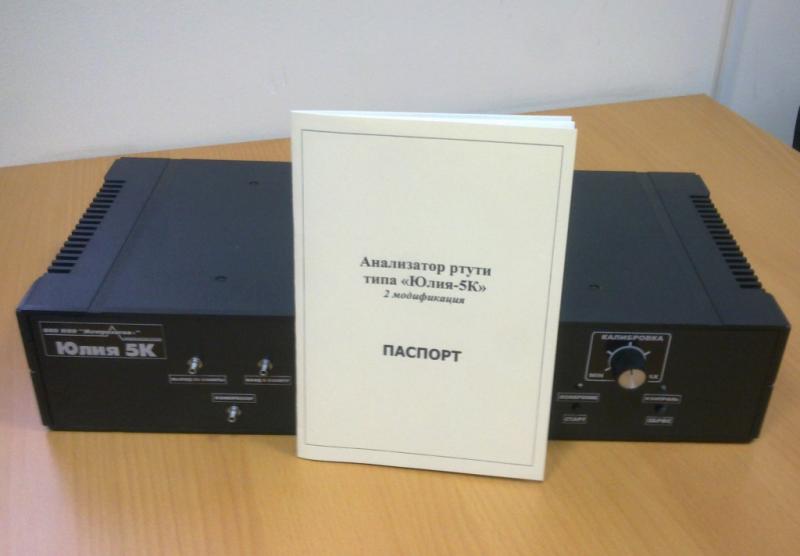

Анализатор ртути "Юлия-5К" 2 и 3 модификации
Выход измерительной информации на цифровое табло в единицах массовой концентрации общей ртути с автоматическим запоминанием результата измерений и параллельно на персональный компьютер через встроенный интерфейс RS 232 с программным обеспечением (программа «GAUSS 8.0»).
По желанию Заказчика анализатор ртути может поставляться с персональным компьютером или без него.
В таблице приведены основные технические характеристики анализатора ртути «Юлия-5К» для трех модификаций.
Таблица. Основные технические характеристики анализатора ртути «Юлия-5К».
|
№№ п/п |
Наименование технических характеристик |
Значения технических характеристик |
||
|
1 мод. |
2 мод. |
3 мод. |
||
|
1. |
Диапазон измерений массовой концентрации общей ртути, мкг/дм3 |
0,1-10,0 |
0,1-10,0 |
0,01-10,0 |
|
2. |
Относительная погрешность анализатора ртути, %, в поддиапазонах - от 0,01 до 0,1 мкг/дм3, не более - от 0,1 до 1,0 мкг/дм3, не более - от 1,0 до 10,0 мкг/дм3, не более |
- 15 10 |
- 15 10 |
25 15 10 |
|
3. |
Нижний предел обнаружения, мкг/дм3 |
0,02 |
0,02 |
0,005 |
|
4. |
Объем жидкой пробы, см3 |
2 |
||
|
5. |
Время одного измерения, мин, не более |
2 |
||
|
6. |
Масса анализатора ртути, кг, не более |
3 |
||
|
7. |
Габаритные размеры анализатора, мм, не более |
420 220 90 |
||
Как видно из таблицы, анализаторы ртути «Юлия-5К» (1 и 2 мод.) не отличаются техническими характеристиками. Отличие лишь в выходе информации: на цифровое табло или дополнительно на персональный компьютер. В соответствии с этим объекты анализа для них одни и те же: питьевая вода, пищевая и парфюмерно-косметическая продукция, почва и ртутьсодержащие отходы, игрушки. Выбор той или иной модификации определяется финансовыми возможностями Заказчика. С нашей точки зрения предпочтение необходимо отдать более дорогой 2 модификации, поскольку выбор её экономически более целесообразен из-за автоматизации процесса измерений и автоматической оценки качества получаемых результатов измерений в условиях повторяемости, воспроизводимости и точности измерений.
Третью модификацию применяют, как правило, для контроля ртутного загрязнения природных и очищенных сточных вод. Её можно использовать также для тех же объектов, что и для 1 и 2 модификаций.
Таблица. Основной комплект анализатора ртути «Юлия-5К» (2 и 3 модификации).
|
1. |
Анализатор |
1 шт. |
|
2. |
Видеокурс по обучению работе на анализаторе ртути (на диске) |
1 шт. |
|
3. |
Кабель для подключения анализатора к ПК |
1 шт. |
|
4. |
Программное обеспечение «Гаусс 8.0» (на диске) |
1 шт. |
|
5. |
Комплект ЗИП |
1 к-т |
|
5.1. |
Барботер с пробиркой |
по 4 шт. |
|
5.2. |
трубка поливинилхлоридная (50 см) |
4 шт. |
|
5.3. |
штатив для пробирок |
1 шт. |
|
5.4. |
МСО (ГСО) ртути 1,0 мг/см3 |
10 амп. |
|
5.5. |
хлорид олова |
0.1 кг |
|
5.6. |
сорбент «Чистый воздух» |
2 шт. |
|
5.7. |
олива с силикагелем |
2 шт. |
|
6. |
Эксплуатационная документация |
|
|
6.1. |
паспорт на анализатор ртути |
1 экз. |
|
6.2. |
руководство по эксплуатации анализатора ртути |
1 экз. |
|
6.3. |
методика поверки |
1 экз. |
|
6.4. |
инструкция по приготовлению поверочных растворов |
1 экз. |
|
6.5. |
паспорт на сорбент |
1 экз. |
|
6.6. |
руководство по эксплуатации сорбента |
1 экз. |
|
6.7. |
паспорт на МСО (ГСО) |
1 экз. |
|
6.8. |
паспорт на хлорид олова |
1 экз. |
|
6.9. |
описание программного обеспечения «Гаусс 8.0» |
1 экз. |
|
7. |
упаковка |
1 шт. |
|
8. |
ПК с предустановленным программным обеспечением* |
1 шт. |
* По желанию Заказчика анализатор ртути может быть укомплектован ПК в виде нетбука (ноутбука) с предустановленным программным обеспечением «Гаусс 8.0».
Таблица. Дополнительный комплект поставки (по желанию Заказчика)
|
1. |
Методики измерений |
|
|
1.1. |
МИ 2865-2004 (вода: питьевая, природная, сточная) |
1 экз. |
|
1.2. |
МИ 2725-2002 (алкогольная и алкогольсодержащая продукция) |
1 экз. |
|
1.3. |
МИ 2740-2002 (пищевая и парфюмерно-косметическая продукция) |
1 экз. |
|
1.4. |
МИ 2878-2004 (почва) |
1 экз. |
|
1.5. |
МИ 2879-2004 (ртутьсодержащие отходы производства и потребления) |
1 экз. |
|
1.6. |
МИ 2866-2004 (воздух атмосферный и рабочей зоны) |
1 экз. |
Основные возможности программы GAUSS 8.0
1. Градуировка анализатора ртути.
2. Расчет результата измерений массовой концентрации общей ртути.
3. Оценка качества результата измерений в условиях повторяемости, воспроизводимости и точности измерений.
4. Наблюдение на экране монитора изменение оптической плотности атомных паров ртути в кювете анализатора с течением времени и построение градуировочных графиков. Результаты измерений после оценки их качества сохраняются в базе данных и выводятся на принтер в виде в протоколе измерений.
